Merjenje

Rolete 1

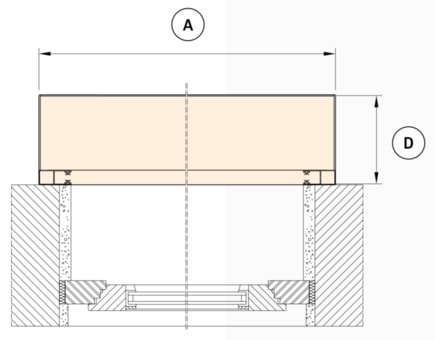

Zunanja roleta montirana na steno

Fasadna roleta z ravnimi vodili SK, SK + MKT je namenjena izdelavi okenske odprtine v zunanjih stenah objektov, uporablja se tako v objektih v gradnji kot tudi v že obstoječih.

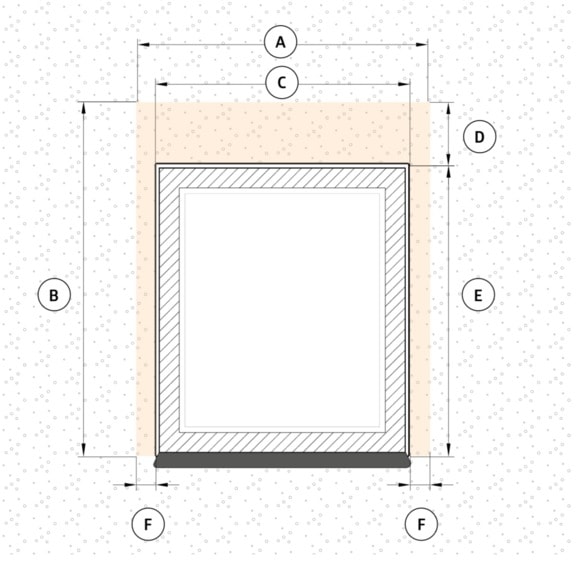

1. Okenska vdolbina, gledano od spredaj

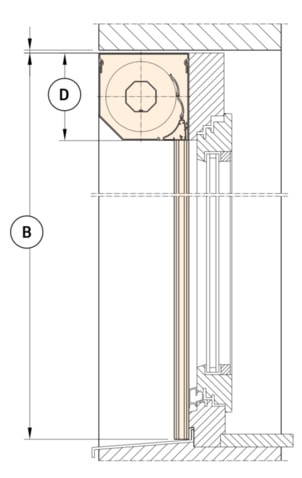

2. Okenska vdolbina, gledano s strani
3. Okenska vdolbina, gledana od zgoraj
  • A - ŠIRINA ŠKATLA (To dimenzijo vnesemo v polje "širina" v našem konfiguratorju) Je skupna širina rolete skupaj z vodili.
  • B - VIŠINA ROLE (To dimenzijo vnesemo v polje "višina" v našem konfiguratorju) Je skupna višina rolete, škatle skupaj z vodili.
  • C - ŠIRINA OKENSKE VDOBE Če širina vdolbine ni na vseh točkah enaka, je treba vzeti najmanjšo dimenzijo vdolbine.
  • D - VIŠINA ZABOJA Je višina zaboja brez vodil, višina je odvisna od skupne velikosti rolete, njene dimenzije pa se gibljejo od 139mm - 207mm.
  • E - VIŠINA OKENSKE VDOBE Če višina vdolbine ni na vseh točkah enaka, je treba vzeti najmanjšo dimenzijo vdolbine.
  • F - ŠIRINA VODIL Vsi modeli vodil imajo enako širino 53 mm.

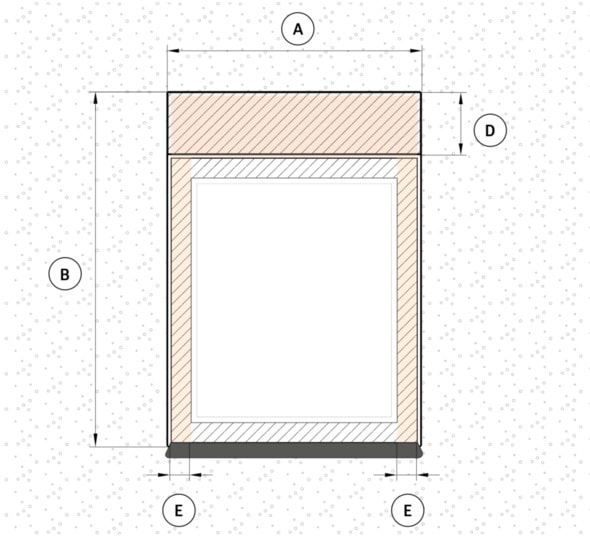

Zunanja roleta vgrajena v okensko nišo

Žaluzija se montira v okensko nišo s kotnimi ali ravnimi vodili. SK, SK + MKT je namenjen za okensko odprtino v okenskih nišah tako v objektih v gradnji kot že obstoječih.

1. Okenska vdolbina, gledano od spredaj

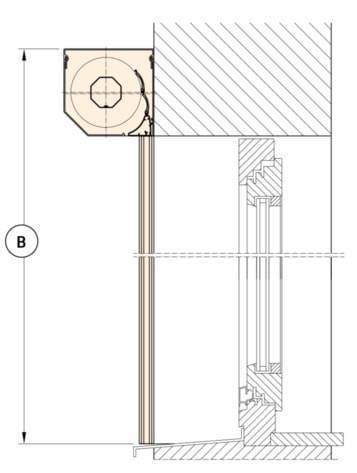

2. Okenska vdolbina, gledano s strani

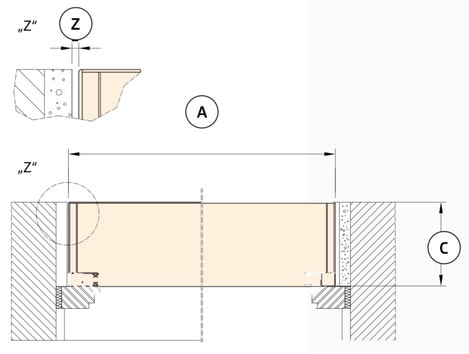

3. Okenska vdolbina, gledana od zgoraj
  • A - ŠIRINA OKENSKE VDOBE (To dimenzijo vnesemo v polje "širina" v našem konfiguratorju z upoštevanjem razdalje Z) Če širina vdolbine ni na vseh točkah enaka, se vzame najmanjša dimenzija vdolbine.
  • B - VIŠINA OKENSKE VDOBE (To mero vnesemo v polje "višina" v našem konfiguratorju) Če višina vdolbine ni na vseh točkah enaka, se vzame najmanjša dimenzija vdolbine.
  • C - GLOBINA OKENSKEGA VDORA Globina okenskega vdolbina je mera, ki jo je treba upoštevati pri izbiri velikosti zaboja, dimenzije zabojev se gibljejo od 139mm - 207mm glej spodnjo tabelo "dimenzije zabojev"
  • D - VIŠINA ZABOJA To je višina zaboja brez vodil, višina je odvisna od skupne velikosti rolete, njene mere pa se gibljejo od 139mm - 207mm, glejte spodnjo tabelo "dimenzije zaboja"
  • E - ŠIRINA VODIL Vsi modeli vodil imajo enako širino 53 mm.
  • Z - RAZDALJA To je razdalja, ki jo je treba odšteti od širine okenske vdolbine, da lahko prosto namestite senčilo. Od širine vdolbine odštejemo 2 mm na vsaki strani za skupno 4 mm.

Rolete 2

Vrsta zunanjih rolet

TIP A - na fasadi, v nasprotni smeri urinega kazalca
TIP B - v vdolbino, v nasprotni smeri urinega kazalca
TIP C - v vdolbino, v smeri urinega kazalca
Dimenzioniranje rolete glede na način vgradnje

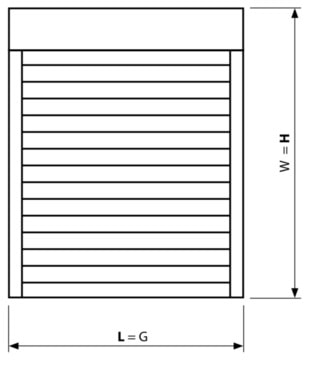

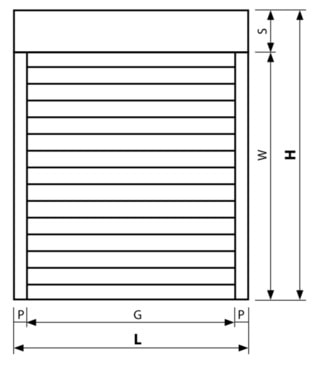

TIP A
Rolo montiran na fasado, ravna vodila.širina polkna: L = G + (2 x P)
višina polkna: V=Š+J
TIP B in C
Žaluzija se montira v okensko nišo s kotnimi ali ravnimi vodili.širina polkna: L = G
višina polkna: V = Š
Če širina in višina vdolbine na vseh točkah nista enaki, je treba vzeti najmanjšo dimenzijo vdolbine ali pa odprtino ustrezno popraviti.
  • L - SKUPNA ŠIRINA POLKNA
  • G - ŠIR
  • P - ŠIRINA VODIL (odvisno od vrste uporabljenih vodil - glejte vrste vodil)
  • H - SKUPNA VIŠINA POKEN
  • W - VIŠINA OKENSKE VDOBE
  • S - ROLETNA BOX VIŠ

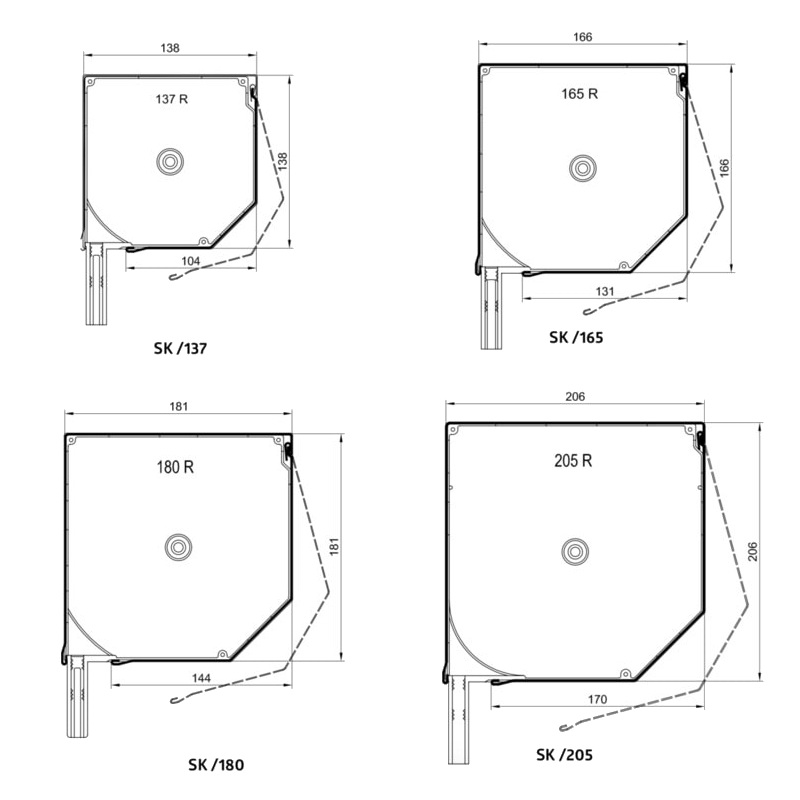

Škatle in stranski pokrovi

dimenzije škatle

Največje dimenzije škatel

SKUPNA VIŠINA POLEK ZA PROFIL PA39
Vrsta škatle Višina škatle Širina škatle Roler SK Valjar SK z motorjem Roler SK + MKT
137 139 mm 137 mm do 1560 mm do 1440 mm -
165 167 mm 165 mm do 2390 mm do 2280 mm do 1500 mm
180 183 mm 180 mm do 2950 mm do 2790 mm do 2300 mm
205 207 mm 205 mm do 4320 mm do 4050 mm do 2400 mm

*MKT - komarnik

Rolete 3

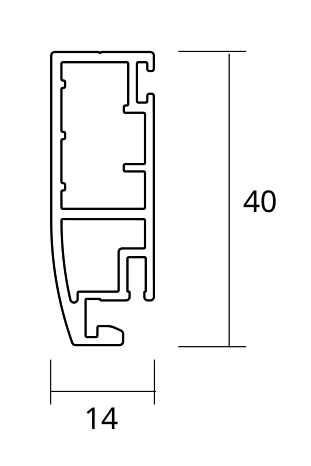

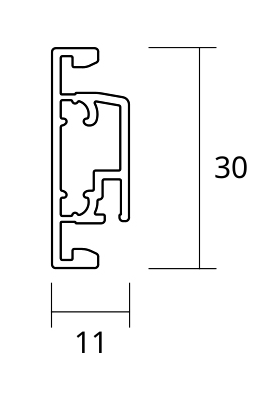

Vodniki in profil

RAVNO VODILO
PP 53

ravno vodilo

KOTNO VODILO
PK 53

kotno vodilo

DVOJNI VODNIK
PPDO 53

dvojni vodnik

RAVNO VODILO
PP 68

ravno vodilo veliko

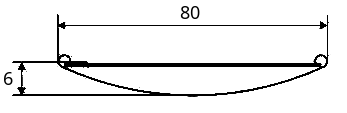

Profil PA39

barva oklepa

*Za večje velikosti:
Profil PA39 bo nadomeščen s profilom PA43 - ta profil se razlikuje predvsem po velikosti in je na videz praktično enak.
Vodilo PP 53 bo zamenjano z vodilom PP 68.

Sestavni deli zunanjih rolet

diagram rolet

1. SK / 11 - ROLLER BOX TOP
2. SK / 21 - ROLETA BOX SPOD
3. STRANSKI POKROV ŠKATLE BS 45
4. OSEMKOTNA CEV
5. PRILAGODITEVNI OBROČ
6. DRŽALO
7. LEŽAJ
8. NAVIJALNO KOLO

9. DRSNIK LAMELE V VODILU
10. OBEŠALNIK
11. ROLETNA ZAVESA IZ ALU PROFILA
12. PROFILNI VTOP
13. SPODNJI TRAK
14. SPODNJI TRAK ČEP
15. VODNIK

*Vse mere so podane v milimetrih

Zunanje rolete SCREEN 1

Navodila za merjenje zunanjih Screen rolojev

Dolgotrajno in nemoteno delovanje žaluzije ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne namestitve in montaže. Za popolno prileganje senčila mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

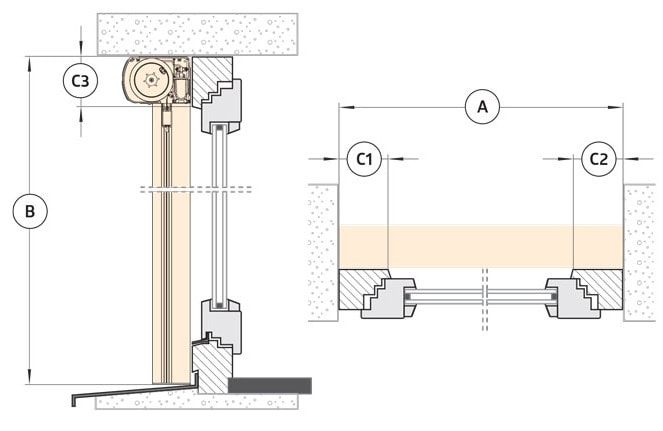

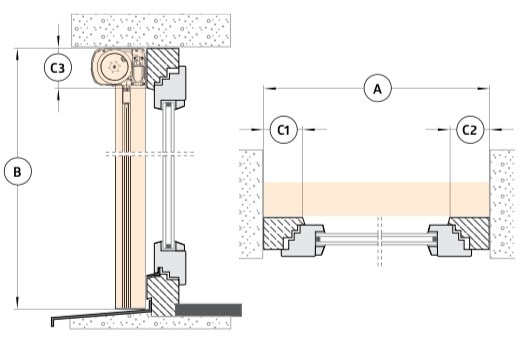

  • A - ŠIRINA To je širina okenske odprtine od zunaj.
  • B - VIŠINA To je višina okenske odprtine z zunanje strani.
  • C1, C2, C3 - Širina vidnih elementov okenskega okvirja

Meri A in B bosta dimenziji končnega izdelka.

*C1 in C2 sta širini vidnih elementov okenskega okvirja (če C1<25 mm ali c2<25 montaža ni mogoča)


Tehnični podatki

Največje dimenzije, ki jih podpirajo škatle
Vrsta škatle Največja širina Največja višina
95 3000 mm 3000 mm
105 3500 mm* 4000 mm*
125 5000 mm* 5000 mm*

*Screen žaluzij, kjer obe dimenziji presegata 3000 mm, ne izdelujemo. Samo ena je lahko nad 3m, na primer: lahko naročite 5000x3000, ne morete pa 5000x3100, enako velja za 3100x5000.

Značilnosti delovanja sistema
Mere sistema [mm] Lastnosti sistema
Višina škatle: 95/105/125 Upor vetra [km/h]: 145
Površina [m2]: 9/12/15 Zmanjšanje sončnega sevanja: 75 %
Filtriranje UV žarkov: 8%

Zunanje rolete SCREEN 2

HEMA - škatla 95

Škatla 95 - 45° Škatla 95 - 45°
Škatla 95 - 90° Škatla 95 - 90°
Standardni vodnik Standardni vodnik
Spodnja tirnica Spodnja tirnica

HEMA - škatla 105

Škatla 105 - 45° Škatla 105 - 45°
Škatla 105 - 90° Škatla 105 - 90°
Standardni vodnik Standardni vodnik
Spodnja tirnica Spodnja tirnica

HEMA - škatla 125

Škatla 125 - 45° Škatla 125 - 45°
Škatla 125 - 90° Škatla 125 - 90°
Standardni vodnik Standardni vodnik
Spodnja tirnica Spodnja tirnica

*Vse mere so podane v milimetrih.

Rolet MINI

Navodila za merjenje Rolet MINI

Dolgotrajno in nemoteno delovanje žaluzije ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne montaže in montaže. Za popolno prileganje senčila mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

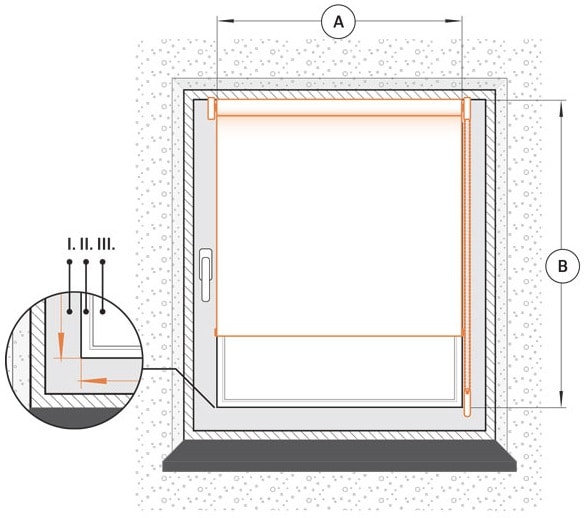

Prosto viseči MINI
  • A - ŠIRINA To je širina stekla skupaj z letvami. Mero opravimo na mestih, kjer se letev spoji z okenskim okvirjem. Širina A je širina blaga.
  • B - VIŠINA Je višina od zgornjega roba okenskega okvirja do mesta spoja zasteklitvene letve z okenskim okvirjem.
  • I - Okenski okvir
  • II - Steklena perla
  • III - Steklo

*Vse mere so podane v milimetrih

• Cev – dimenzija A +4 mm
• Blago – dimenzija A
• Utežni nosilec – dimenzija A

Rolete MGS, MGII, MAXI

Navodila za merjenje Rolo MG, MGS

Dolgotrajno in brezhibno delovanje polkna ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne montaže in montaže. Za popolno prileganje diafragme mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

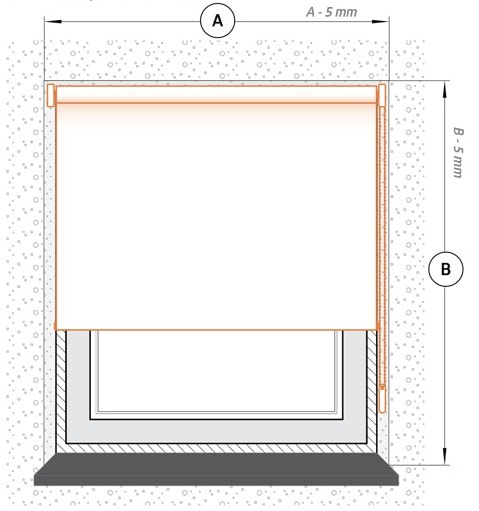

Privijačeno - okenska vdolbina
  • A - ŠIRINA OKENSKE VDOBE Če širina vdolbine na vseh točkah ni enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od širine okenske vdolbine za prosto montažo roloja.
  • B - VIŠINA OKENSKE VDOBE Če višina vdolbine na vseh točkah ni enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od višine okenske vdolbine za prosto montažo roloja.
Vijaki - stena ali strop
pomoč wymiar-mgs-2-edit.jpg (77 KB)
  • A - ŠIR
  • B - SLEPI VIŠ
  • C - ŠIR
  • D - VIŠINA OKENSKE VDOBE

To možnost uporabite, če želite senčilo namestiti na steno. Predlagamo, da je žaluzija približno 8-10 cm širša in 8-10 cm višja od okenske vdolbine, da ne bo nobenih rež.

*Zgornji mehanizem žaluzije zavzema približno 8 cm višine

Dodatne informacije in komentarji

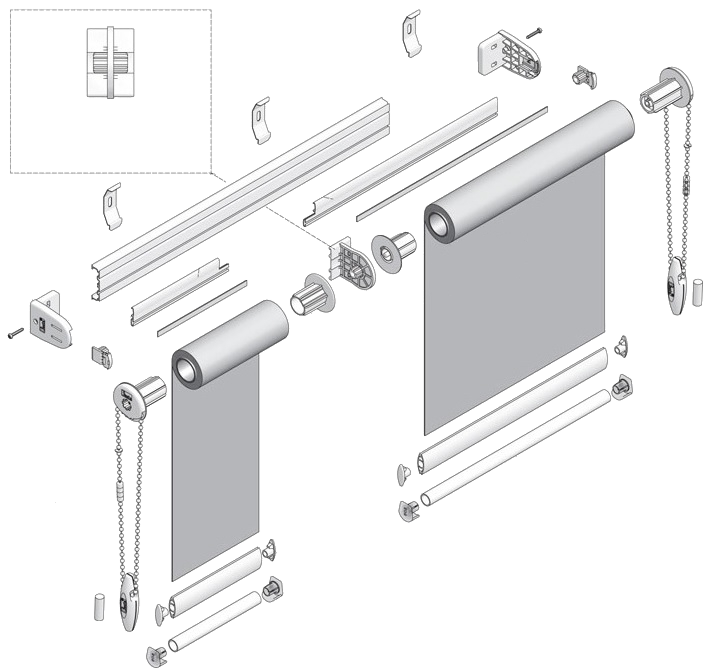

Shema Rolety MGS

Zaradi vgrajenega zaščitnega ovratnika senčila estetsko spominjajo na kasetne modele. Dodatno zagotavlja stransko vodenje materiala. Za naročila po naročilu je možna uporaba nosilne letve, ki omogoča montažo več senčil tesno skupaj z minimalnimi razmiki med tkaninami.

Če želite naročiti senčilo s tem konektorjem, to opišite v polju "komentarji", da nam sporočite in se pogovorimo o podrobnostih.

*Vse mere so podane v milimetrih

Dimenzijski algoritem
• Cev – dimenzija A +4 mm
• Blago – dimenzija A
• Utežni nosilec – dimenzija A
• Podporni profil MG S
– dimenzija A +15 mm
• Pokrivni profil MG S
– dimenzija A +15 mm
• Priključni profil MG S
– dimenzija A +15 mm

Roloji MICRO, MICRO S

Navodila za merjenje MIKRO rolo

Dolgotrajno in brezhibno delovanje polkna ni odvisno le od visoke kakovosti njegovega delovanja, temveč tudi od pravilne namestitve in montaže. Da bi se šarenica popolnoma prilegala, mora biti izbrano mesto pravilno in skrbno dimenzionirano.
Naslednje risbe v pomožnem delu je treba strogo upoštevati.

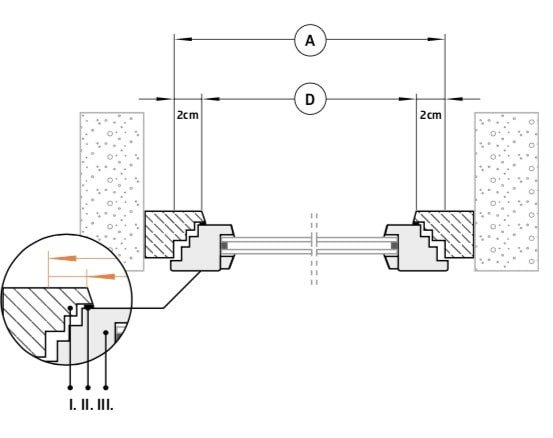

Privijačeno - okenska vdolbina

Če imate netipične letve, npr. "zaobljene", jih prosimo navedite v polju "Model" ob naročilu! Za vas bomo pripravili posebne vodilne letve, ki se odlično oprimejo zaobljene površine letev. (Glej spodnjo sliko)

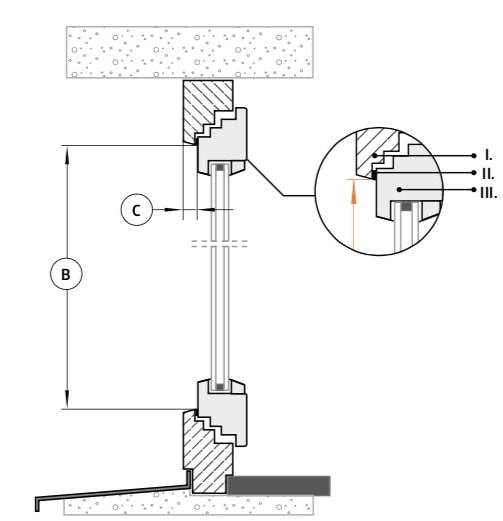

Profil za zasteklitev
KLASIKA
Profil za zasteklitev
ZAOKROŽEN

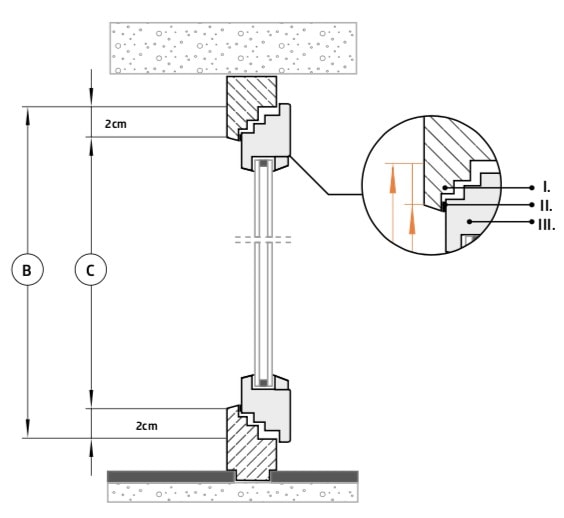

  • A - ŠIRINA Je širina kozarca z vazo s perlami. (Mero opravimo na mestih stika zasteklitvene letve z okenskim okvirjem).
  • B - VIŠINA To je višina stekla skupaj z zasteklitvenimi letvami. (Mero opravimo na mestih stika zasteklitvene letve z okenskim okvirjem). *v 100% blackout različici kaseta drži do 180 cm blaga.
  • C - POMOŽNA DIMENZIJA ŠIRINE STEKLENE LUČI

    *Rolo MICRO deluje na svetlobo stekla v prostoru med letvicami. (Pri odvzemu dimenzij navedite še tretjo pomožno mero, to je širina stekla, izmerite mere stekel BREZ TESNIL) vzamemo samo mere STEKLA! tako bo roleta delovala pravilno in prosto. Pomožna dimenzija je podana v dodatnem polju pod dimenzijami.

  • I - Okenski okvir
  • II - Steklena perla
  • III - Steklo

*Roloji z višino nad 2000 mm (200 cm) se morda ne bodo popolnoma skrili v kaseto.
**Vse mere so v milimetrih

Plise žaluzije

Navodila za merjenje plise žaluzij

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

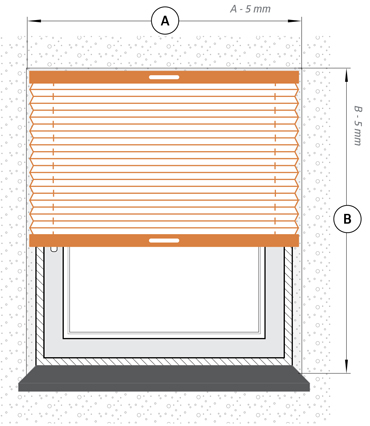

Namestitev znotraj okenske vdolbine
Namestitev znotraj okenske vdolbine
  • A – ŠIRINA OKENSKE Vdolbine Če širina vdolbine ni na vseh točkah enaka, uporabite najmanjšo mero. 5 mm je razdalja, ki jo je treba odšteti od širine vdolbine, da se lahko plise senčila prosto namestijo.
  • B - VIŠINA OKENSKE VDOBE Če višina vdolbine ni na vseh točkah enaka, uporabite najmanjšo mero. 5 mm je razdalja, ki jo je treba odšteti od višine vdolbine, da se lahko plise senčila prosto namestijo.

Montaža v okensko nišo velja za naslednje tipe plise senčil: 1SCOW, 2SCOW.

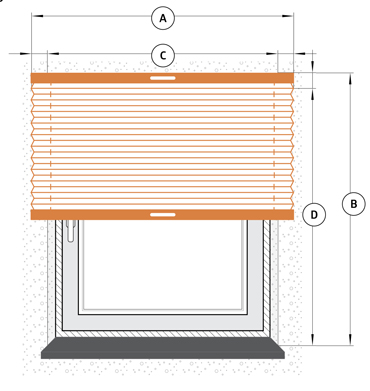

Montaža na steno/strop
Montaža na steno
  • A - PLISE ROLETA ŠIR
  • B - PLISE ROLETA VIŠ
  • C - ŠIR
  • D - VIŠINA OKENSKE VDOBE

Uporabite to možnost, če želite namestiti plise senčila na steno. Predlagamo, da je plise žaluzija približno 8-10 cm širša in 8-10 cm višja od okenske niše, da se izognete vrzeli.

Stenska/stropna montaža velja za naslednje vrste plise senčil: 1SCOW, 2SCOW.

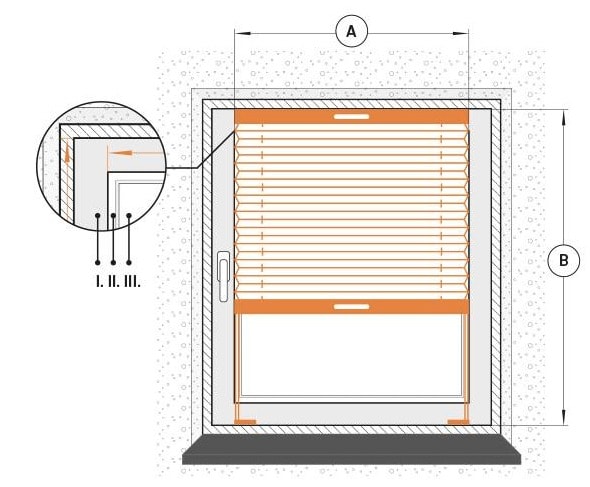

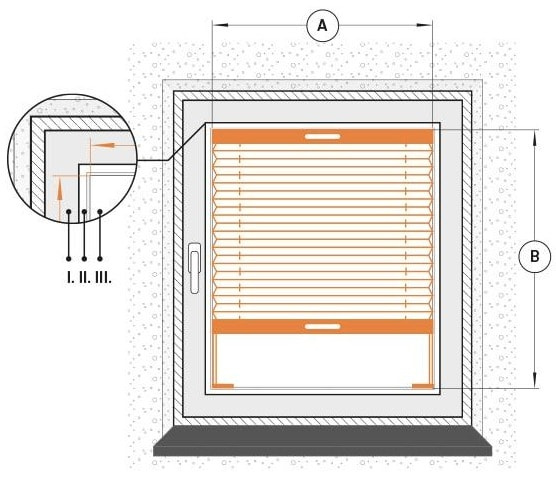

Montaža med zasteklitvenimi perlami
Montaža med zasteklitvenimi perlami
  • A - ŠIRINA To je širina vidne površine stekla.
  • B - VIŠINA To je višina vidne površine stekla.
  • I - okenski okvir
  • II - Glazura
  • III - Steklo

* Plise senčilo deluje v območju steklene šipe, med zasteklitvenimi letvami. (Pri meritvah to storite brez tesnil; merite samo steklo!) Tako bo plise senčila delovala pravilno in gladko.

Montaža med letvami velja za naslednje tipe plise senčil: 2SCK.

Neinvazivna montaža na okensko krilo
Neinvazivna montaža na okensko krilo
  • A – ŠIRINA To je širina stekla, vključno z zasteklitvenimi letvami.
  • B - VIŠINA To je višina okenskega krila.
  • I - okenski okvir
  • II - Glazura
  • III - Steklo

*Pri merjenju pazite, da plise senčilo ne ovira okenske kljuke.

Neinvazivna montaža na okensko krilo velja za naslednje vrste plise senčil: 2SCK, 1SCOW, 2SCOW.

Montaža plise žaluzij na strešna okna

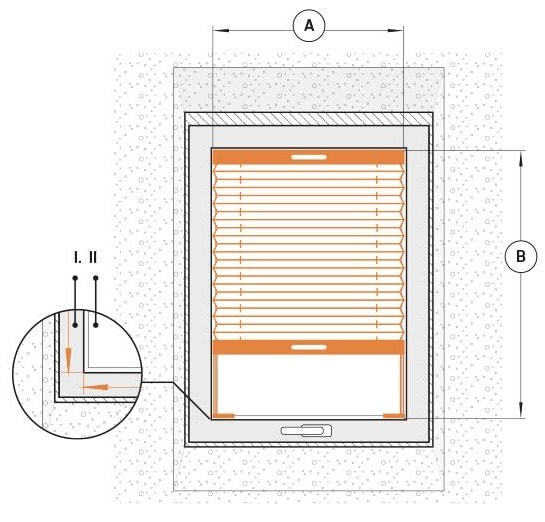

Montaža na strešna okna

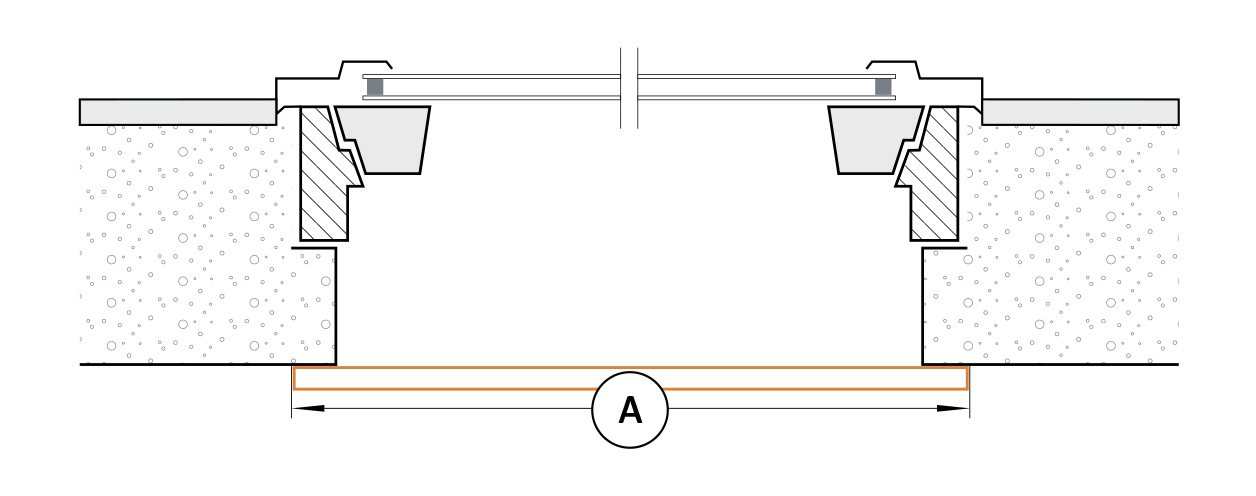

Pogled od zgoraj na strešno okno Strešno okno - pogled od zgoraj

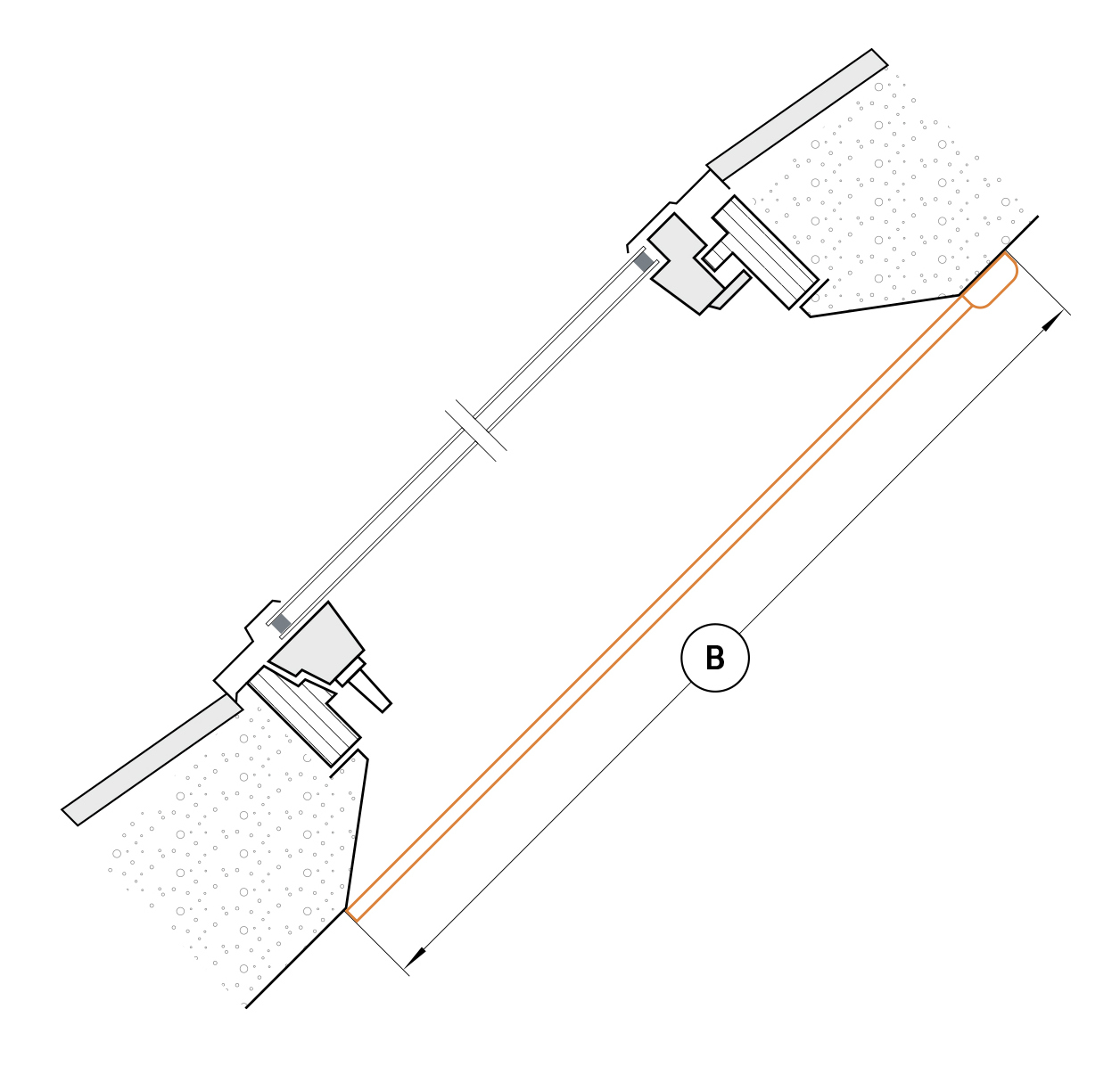

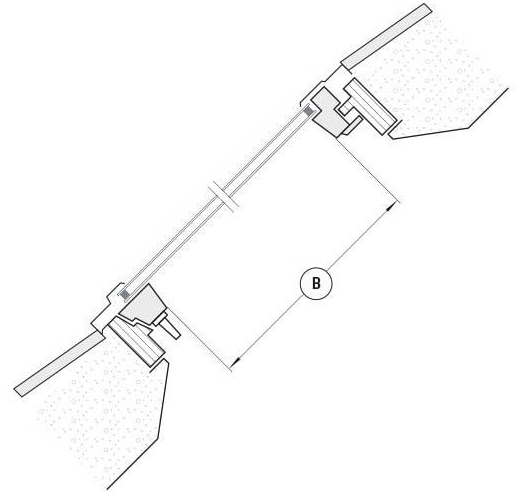

Stranski pogled na strešno okno Strešno okno - stranski pogled
  • A – ŠIRINA To je širina od roba do roba zasteklitvene letve.
  • B - VIŠINA To je višina od roba do roba zasteklitvene letve.
  • I - okenski okvir
  • II - Steklo

Na strešna okna lahko namestite samo strešne plise žaluzije COSIMO SL.

*Vse mere so podane v milimetrih.

Rimske zavese

Navodilo za merjenje
rimske zavese

Dolgotrajno in brezhibno delovanje polkna ni odvisno samo od visoke kakovosti njegovega delovanja, temveč tudi od pravilne namestitve in montaže. Da bi se šarenica popolnoma prilegala, mora biti izbrano mesto pravilno in skrbno dimenzionirano.
Naslednje risbe v pomožnem delu je treba strogo upoštevati.

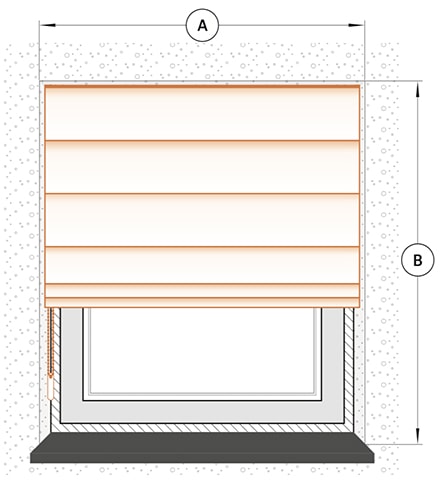

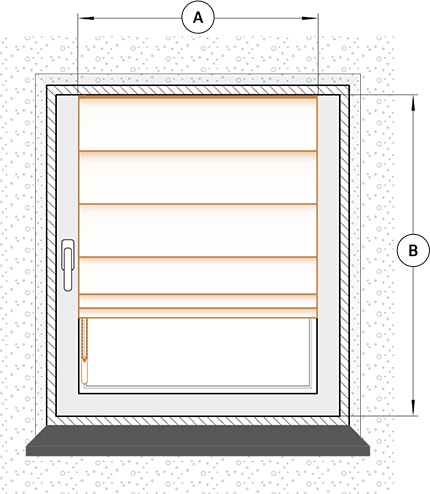

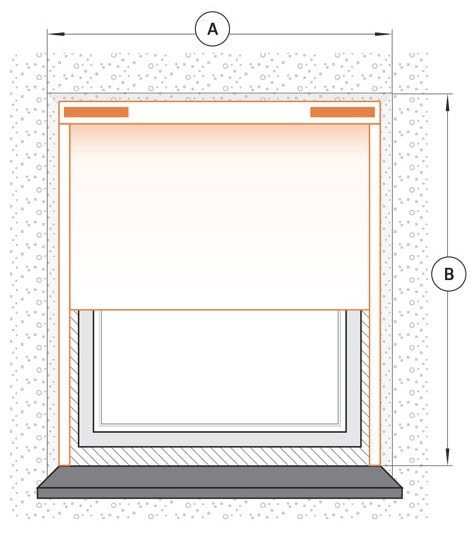

Montaža v okensko nišo
Montaža v okensko nišo
  • A - ŠIRINA OKENSKE VDOBE Če širina reže v vseh točkah ni enaka, mora biti najmanjša dimenzija reže enaka. 5 mm je razdalja, ki jo je treba od širine okenske vdolbine odvzeti za prosto montažo na senčilo.
  • B - VIŠINA OKENSKE VDOBE Če višina votline v vseh točkah ni enaka, mora biti najmanjša dimenzija votline enaka. 5mm je razdalja, ki jo je treba odmakniti od višine okenske vdolbine za prosto montažo na senčilo.
Montaža na okenski okvir - neinvazivna možnost
Montaža na okenski okvir - neinvazivna možnost
  • A - ŠIRINA Je širina stekla z letvami
  • B - VIŠINA To je višina od vrha do dna okvirja.

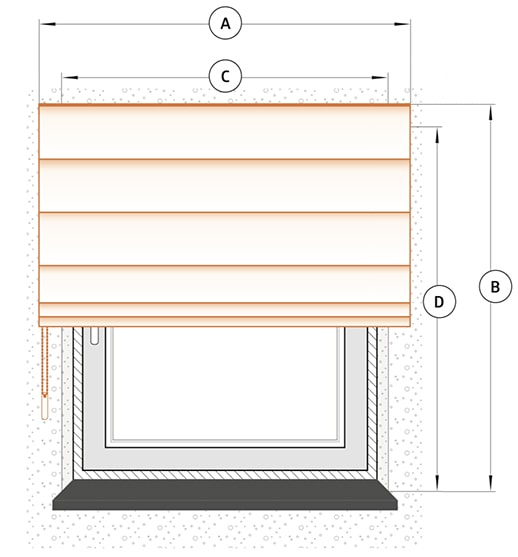

Montaža na steno/strop
Montaža na steno/strop
  • A - ŠIRINA ROLE To je skupna širina žaluzij. Ne smemo pozabiti, da je bila roleta širša od okenske vdolbine, min. 5-8 cm, tako da po odhodu ni svetlobe.
  • B - VIŠINA ROLE To je skupna višina žaluzij. Zvita rimska zavesa doseže višino od 22 do 35 cm, odvisno od dolžine.
  • C - ŠIRINA OKENSKE VDORE
  • D - VIŠINA OKENSKE VDOBE

Razpoložljivi modeli

Rimske zavese, ki so na voljo v spletni trgovini Knall, so na voljo v dveh vrstah. Gre za zelo podobne sisteme, ki se razlikujejo predvsem v estetiki.

Model 2
Model 2

Rolet z okroglimi spodnjimi žicami* (4 mm).
S prozornim vodoravnim trakom. Paket min. 23 cm.

Model 3
Model 3

Rolet z okroglimi spodnjimi žicami* (3 mm).
Z naborki na zadnji strani blaga. Paket min. 21 cm.

Dodatki
Neinvazivni zgornji nosilec za PVC okna

Neinvazivni zgornji nosilec za PVC okna

Odprta steza s snemljivimi vrvicami

Odprta steza s snemljivimi vrvicami

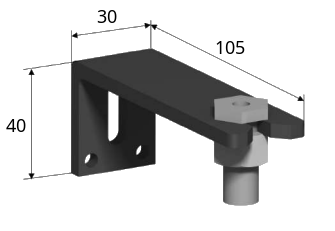

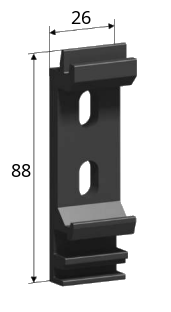

Univerzalni nosilec

Univerzalni nosilec

Neinvazivni spodnji nosilec za namestitev niza

Neinvazivni spodnji nosilec za namestitev vrvice

Prečni prerez proge

Prečni prerez proge

Stropni nosilec

Stropni nosilec

*Vse mere so v milimetrih
*Zvita roleta doseže višino od 22 do 35 cm, odvisno od dolžine rolete.

Strešne rolete VELUX / FAKRO

Navodila za merjenje strešnih senčil VELUX / FAKRO

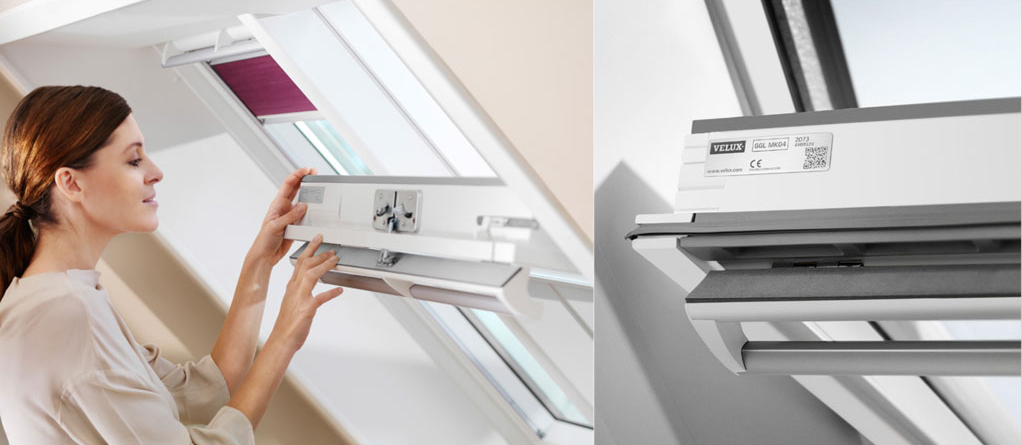

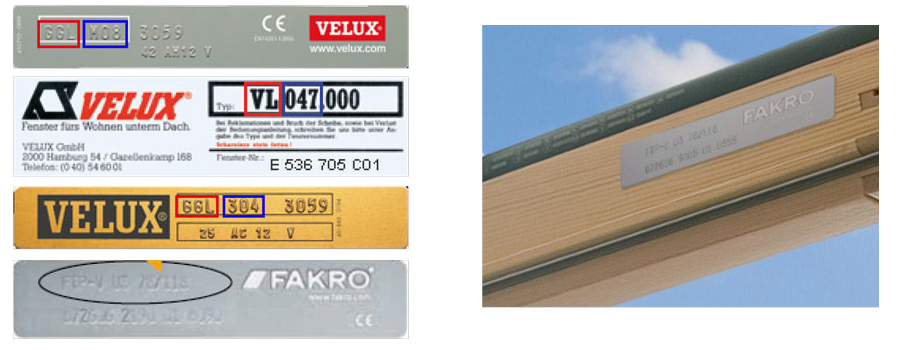

  • 1. Ko odprete okno VELUX / FAKRO, se v zgornjem desnem ali levem kotu krila prikaže tipska ploščica.
  • 2. Tipske ploščice se razlikujejo po lokaciji in videzu glede na model okna. Preverite vrsto in velikost, kot je prikazano na strani.
  • 3. Izberite ustrezno vrsto okna: FAKRO primer: 78x118 VELUX primer: GGL, MK08
  • 4. Če na vašem oknu iz neznanega razloga ni tipske tablice, izmerite zunanjo mero krila (širina in višina) in kontaktirajte našega svetovalca, ki vam bo pomagal določiti velikost okna.

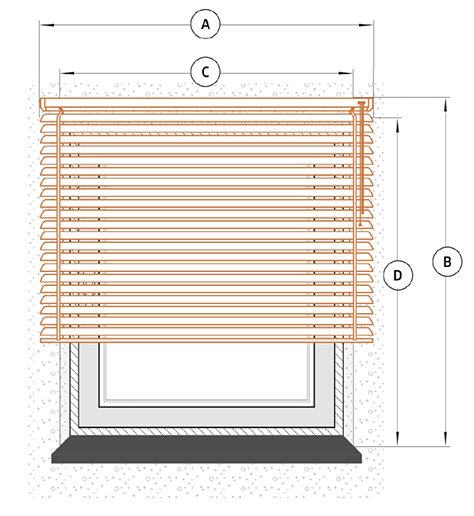

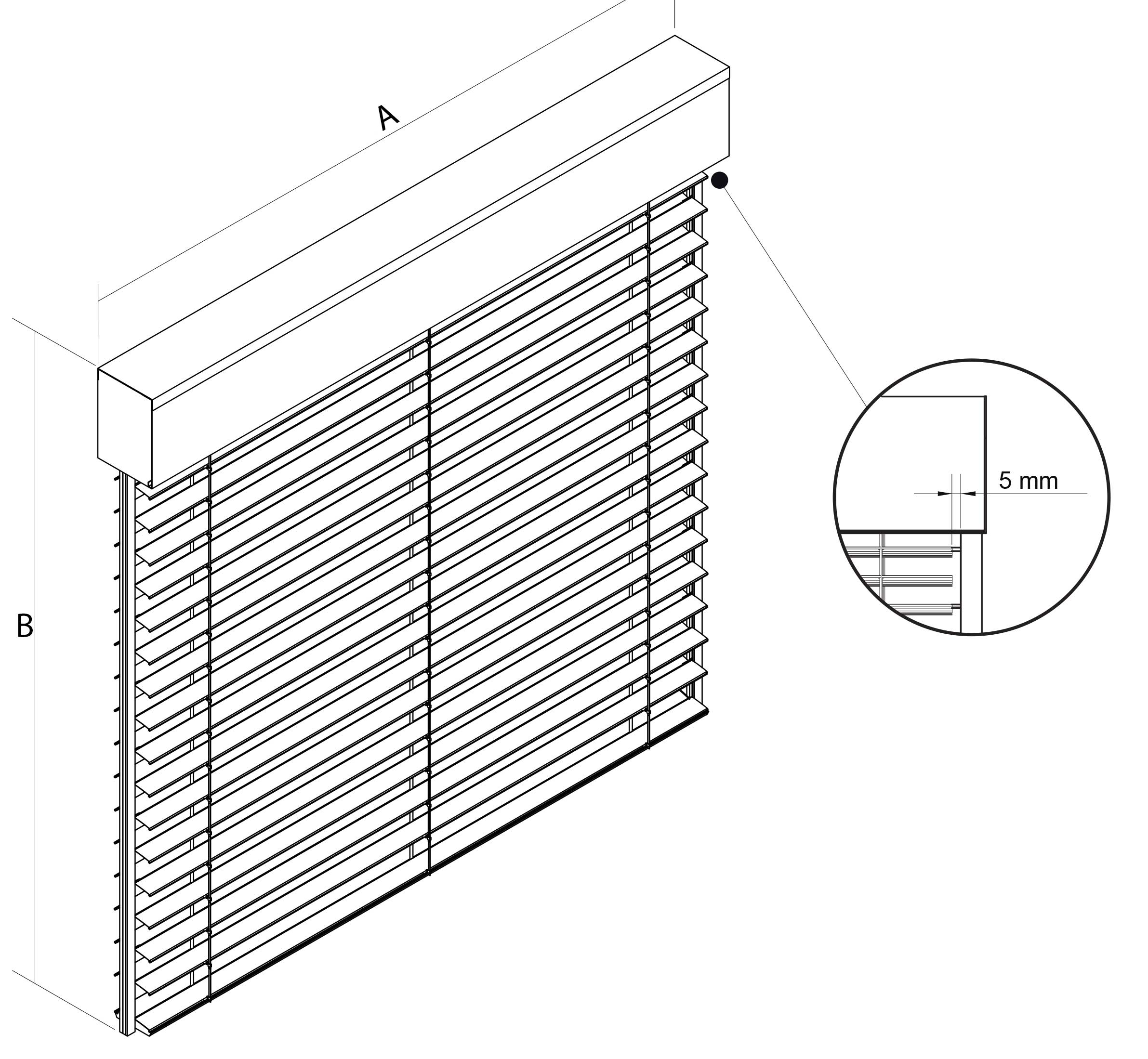

Notranje žaluzije

žaluzije
navodila za merjenje

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

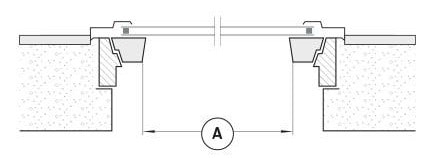

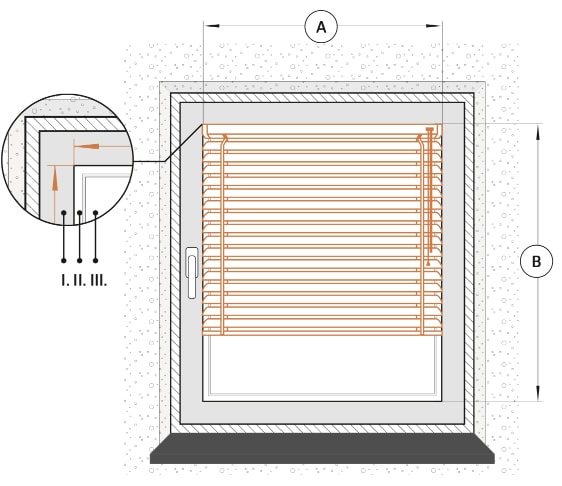

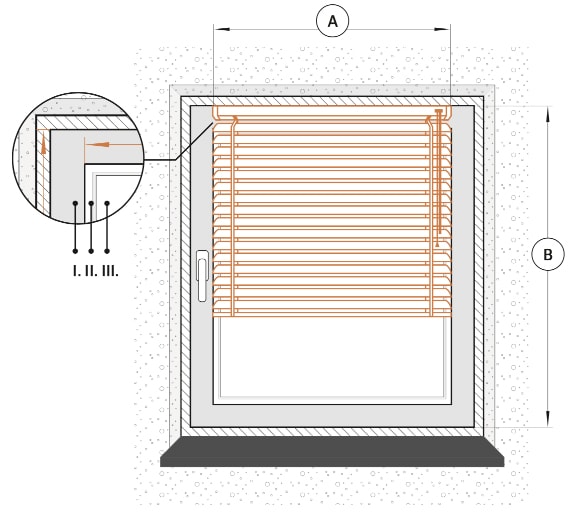

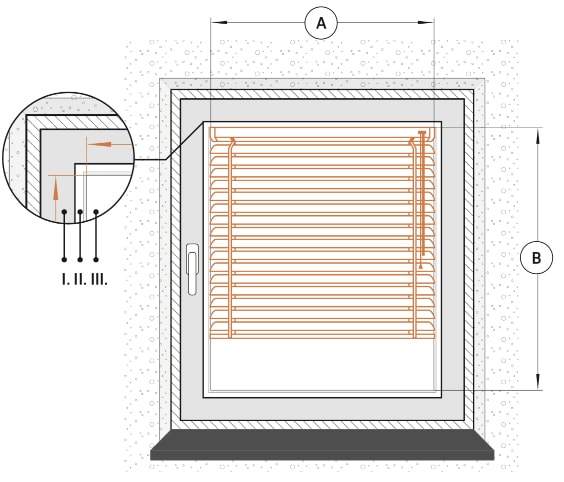

Montaža med zasteklitvenimi letvami
  • A - ŠIRINA To je širina "svetlobe" stekla (brez tesnila).
  • B - VIŠINA To je višina "svetlobe" stekla (brez tesnila).
  • I - OKENSKI OKVIR
  • II - GLAZURNA PERLA
  • III - STEKLO
Montaža na zasteklitvene letve
  • A - ŠIRINA Je širina stekla skupaj z letvami.
  • B - VIŠINA Je višina stekla skupaj z letvami.
  • I - OKENSKI OKVIR
  • II - GLAZURNA PERLA
  • III - STEKLO
Neinvazivna montaža na okensko krilo
  • A - ŠIRINA Je širina stekla skupaj z letvami.
  • B - VIŠINA To je višina okenskega krila
  • I - OKENSKI OKVIR
  • II - GLAZURNA PERLA
  • III - STEKLO
Namestitev znotraj okenske vdolbine
pomoč wymiar z3 edit.jpg (114 KB)
  • A - ŠIRINA OKENSKE VDOBE Če širina vdolbine ni na vseh točkah enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od širine okenske vdolbine za enostavno namestitev senčil.
  • B - VIŠINA OKENSKE VDOBE Če višina vdolbine ni na vseh mestih enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od višine okenske vdolbine za enostavno namestitev senčil.

*Ne pozabite, da se bo višina mehanizma, ko se rolete zavijejo, povečala za debelino paketa lamel, kar lahko v nekaterih primerih ovira odpiranje okna.

*Višine paketov lamel najdete v opisu žaluzij.

Montaža na steno
pomoč wymiar z4 edit.jpg (126 KB)
  • A - SLEPI ŠIR
  • B - SLEPI VIŠ
  • C - ŠIR
  • D - VIŠINA OKENSKE VDOBE

Uporabite to možnost, če želite namestiti senčila na steno. Predlagamo, da je polkno približno 8-10cm širše in 8-10cm višje od okenske vdolbine, da ne bo nobenih rež.

*Vse mere so podane v milimetrih

**Lahke so manjše razlike v višini žaluzij. Toleranca razlik je od -5 mm do +35 mm.

Vertikalne žaluzije

Navodila za merjenje Vertikalne žaluzije

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

Privijačeno - okenska vdolbina
  • A - ŠIRINA OKENSKE VDOBE Če širina vdolbine ni na vseh točkah enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od širine okenske vdolbine, da lahko prosto namestite žaluzije.
  • B - VIŠINA OKENSKE VDOBE Če višina vdolbine ni na vseh mestih enaka, je treba vzeti najmanjšo dimenzijo vdolbine. 5 mm je razdalja, ki jo je treba odšteti od višine okenske vdolbine, da lahko prosto namestite žaluzije.

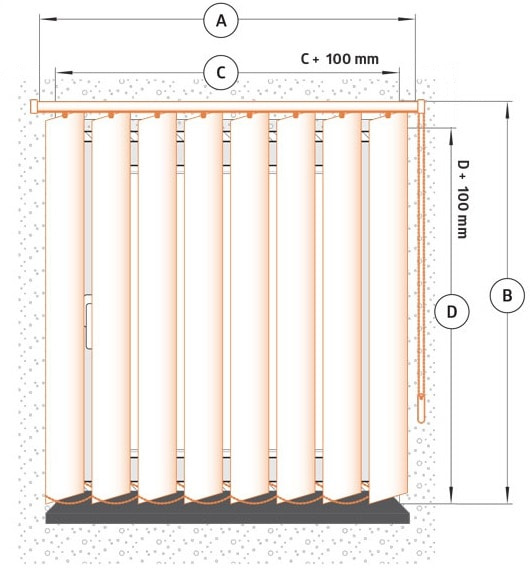

Vijaki - stena ali strop
  • A - ŠIR
  • B - VIŠINA POLKNA
  • C – ŠIRINA OKENSKE VDOBE 100 mm je predlagana razdalja, ki jo je treba dodati širini okenske vdolbine, da preprečite vrzeli.
  • D - VIŠINA OKENSKE VDOBE 100 mm je predlagana razdalja, ki jo je treba dodati širini okenske vdolbine, da preprečimo vrzeli.

*Vse mere so podane v milimetrih.

Zunanje žaluzije

Priročnik za merjenje žaluzij

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

  • A - Skupna širina žaluzije
  • B - Skupna višina žaluzij

Višino B je treba navesti s škatlo, dimenzije škatle je treba izbrati v skladu s spodnjo tabelo:

Żaluzje Z90 Žaluzje C80
Višina kasete [cm] Višina vodila [cm] Višina sistema [cm] Višina vodila [cm] Višina sistema [cm]
22 40
50
60
70
80
90
100
110
120
130
140
150
160		 62
72
82
92
102
112
122
132
142
152
162
172
182		 40
50
60
70
80		 62
72
82
92
102
27 165
175
185
195
205
215		 192
202
212
222
232
242		 90
95
105
115
125
135
145
155		 112
122
132
142
152
162
172
182
31 221
231
241
251
261
271		 252
262
272
282
292
302		 165
171
181
191
201
211		 192
202
212
222
232
242
35 277
287
297
307
317		 312
322
332
342
352		 221
227
237
247
257
267		 252
262
272
282
292
302

Vertikalne tende

Vertikalne markize Fakro VMZ/VMB navodila za merjenje

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

Meritev opravimo na zunanji strani okna

  • A - ŠIRINA To je širina zunanje okenske vdolbine.
  • B - VIŠINA To je višina zunanje okenske vdolbine.
  • C1, C2, C3 - ŠIRINA VIDNIH ELEMENTOV OKVIRJA

*C1 in C2 sta širini vidnih elementov okvirja v stranskem delu (C1<25mm, ali C2<25mm - MONTAŽA NEMOGOČA!)

*Vse mere so podane v milimetrih

Tende za teraso

Navodila za merjenje Terasne markize

Dolgotrajno in brezhibno delovanje markize ni odvisno le od visoke kakovosti izdelave, temveč tudi od pravilne nastavitve in montaže. Za popolno prileganje markize mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

Montaža z vijačenjem

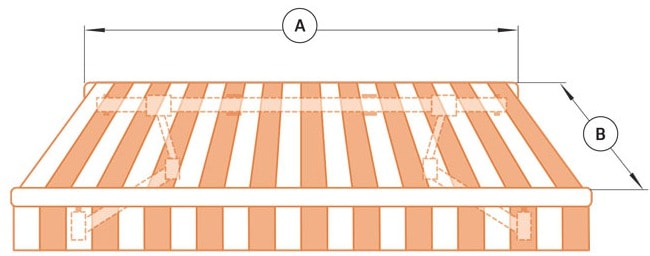

Terasna tenda - pogled od spredaj Terasna tenda - pogled od spredaj

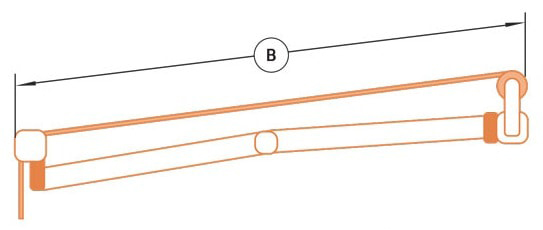

Terasna tenda - stranski pogled Terasna tenda - stranski pogled
  • A - ŠIRINA TENDE
  • B - DOSEG TENDE Doseg markize je odvisen od njenega naklona. Doseg markize je razdalja od stene objekta do napenjalne grede, z naklonom približno 4 stopinje. V večini primerov je kot naklona večji (priporočeni kot naklona za pravilno odvajanje dežja je 14 stopinj).

Dimenzije terasnih sistemov

Sistemi markiz za terase, ki so na voljo v naši spletni trgovini, imajo dimenzije v milimetrih, prikazane na spodnjih pomožnih risbah:

Terasna tenda Corsica Premium v kaseti

Korzika

Terasna tenda Palladio Premium v kaseti

Palladio

Terasna tenda Jamaica Premium brez kasete

Jamajka

Terasna tenda Silver Plus Classic brez kasete

Srebrni plus

*Vse mere so podane v milimetrih

Tende za zimski vrt

Navodila za merjenje tende za verando

Dolgotrajno in brezhibno delovanje senčnika ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne montaže in namestitve. Za popolno prileganje tende mora biti izbrana lokacija pravilno in skrbno izmerjena.
Nujno sledite spodnjim ilustrativnim diagramom.

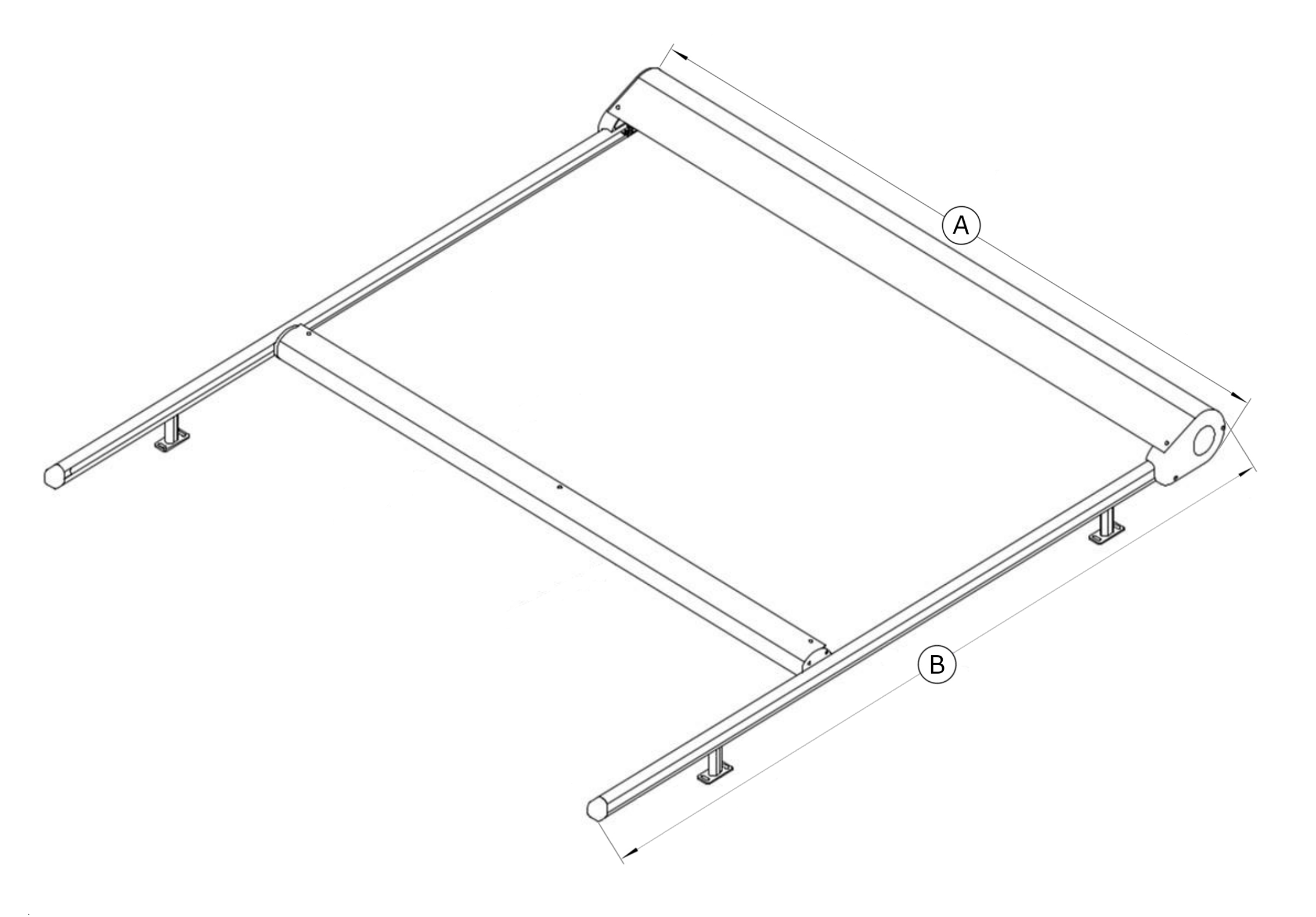

Dimenzije verande
  • A - ŠIRINA To je širina tende.
  • B - VIŠINA To je višina tende.

*Pri načrtovanju namestitve več modulov tende Veranda enega ob drugem vam priporočamo, da se seznanite s tehnično dokumentacijo, ki je na voljo na naši spletni strani, in da se pred nakupom obrnete na našo službo za pomoč strankam.

dimenzije, pogled od zgoraj in od strani Širina verande
Vrsta dimenzioniranja
Standard je L 1 Dimenzioniranje verande

*Vse mere so podane v milimetrih.

Balkonske markize

Navodila za merjenje balkonske markize Italia

Dolgotrajno in brezhibno delovanje senčnika ni odvisno le od njegove visoke kakovosti, temveč tudi od pravilne montaže in namestitve. Da se senčilo popolnoma prilega, mora biti izbrano mesto pravilno in natančno izmerjeno.
Nujno sledite spodnjim ilustrativnim diagramom.

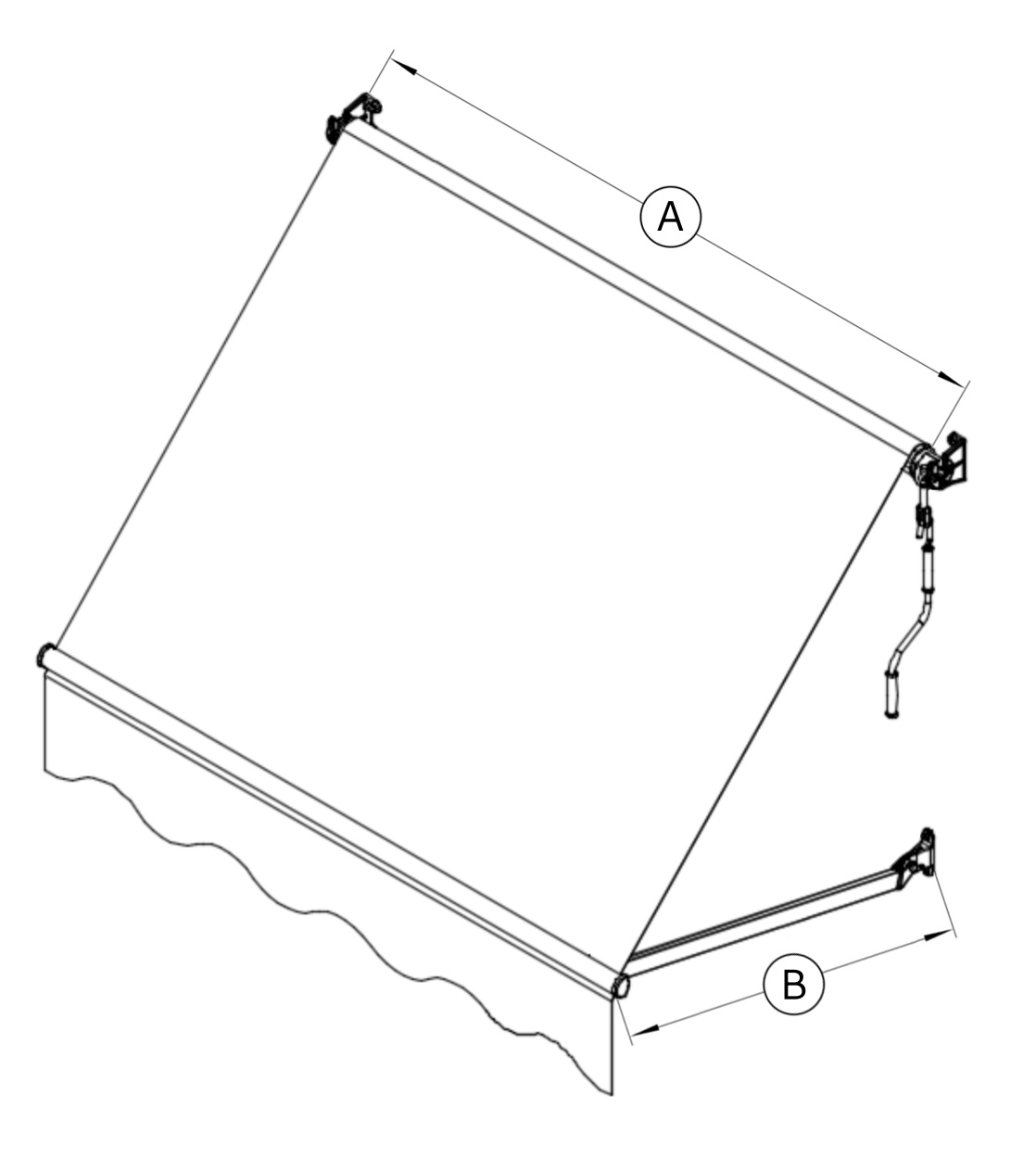

Italijanska meritev
  • A - ŠIRINA To je širina tende.
  • B - PODALJŠEK To je doseg roke markize.

Pri vgradnji ročne markize v balkonsko nišo priporočamo, da na krmilni strani pustite 15 cm razmaka od stene. To bo zagotovilo enostavno namestitev in delovanje.

Pogled od zgoraj, širina Italia širina
Stranski pogled, razširitev Italia razširitev

*Vse mere so podane v milimetrih.

Stranske markize

Navodila za merjenje markize Bahama

Dolgotrajno in brezhibno delovanje senčnika ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne montaže in namestitve. Da bi zagotovili popolno prileganje tende, morate izbrano lokacijo pravilno in skrbno izmeriti.
Nujno je, da sledite spodnjim pomožnim risbam.

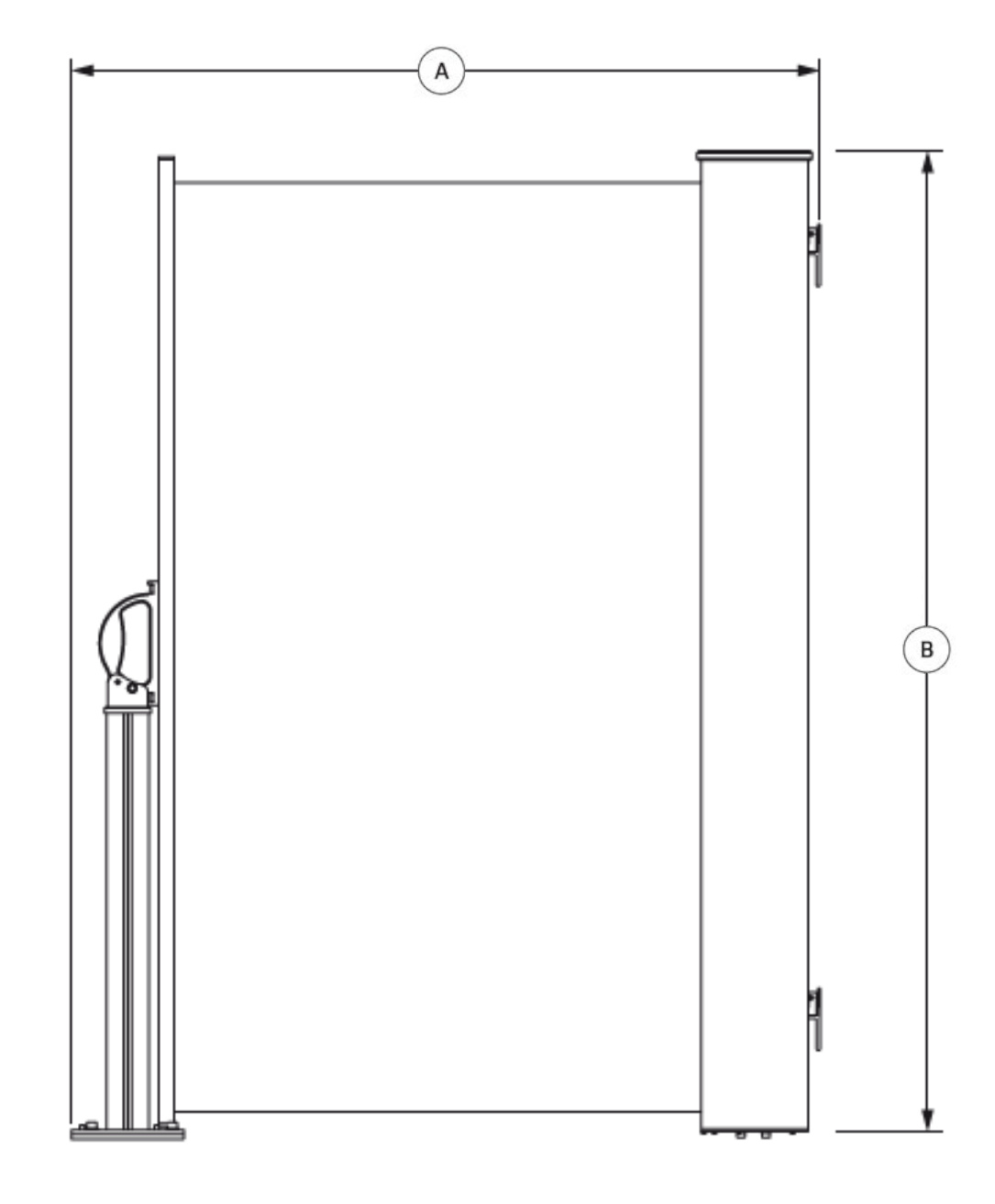

Tenda Bora
    • A - ŠIRINA To je širina tende.
    • B - VIŠINA To je višina tende.

*Mere, podane med konfiguracijo, se nanašajo na celotno širino in višino markiznega sistema, vključno z montažnimi elementi. Pomembno si je zapomniti, da je dejanska dolžina tkanine markize lahko nekoliko manjša in je odvisna od izbranega načina namestitve.

Tenda je na voljo v treh variantah, odvisno od načina montaže.

Varianta 1

Bora varianta 1

Zasnovan za namestitev na utrjene površine.
Montažni element ima premer 145 mm.

Varianta 2

Bora varianta 2

Za namestitev na mehko podlago, npr. na travnik.
Montažni element ima premer 145 mm.

Varianta 3

Bora varianta 3

Zasnovan za montažo na steno.
Širina nosilca je 64 mm.

*Vse mere so podane v milimetrih.

Pergole

Montaža pergole

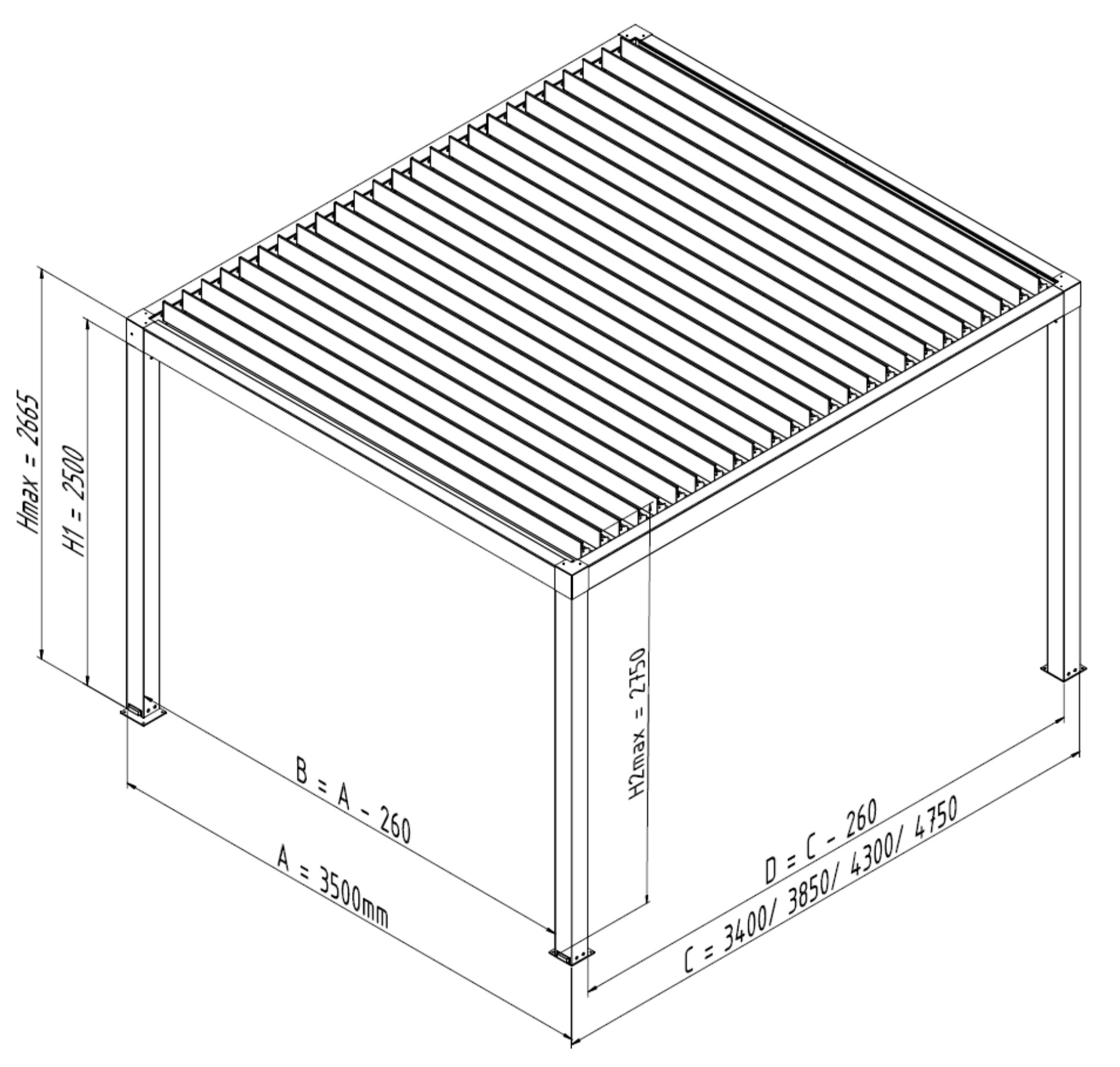

Pergola SB350


Pergola SB350 prostostoječa enomodulna

Pergole proizvajalca Knall

Ko naročite pergolo pri Knall-u, izberete pristop po meri in zagotovite, da prejmete izdelek, ki je popolnoma prilagojen vašim potrebam. Naša ekipa je pozorna na vsako podrobnost, da zagotovimo, da končni izdelek izpolni vsa pričakovanja in je natanko tistih dimenzij, ki jih potrebujete. Skrbno izbrani visokokakovostni materiali pergoli ne dajejo le estetskega videza, temveč zagotavljajo tudi njeno trajnost in zanesljivost. Pomagali vam bomo prilagoditi strukturo vašemu prostoru in ustvariti idealno mesto za sprostitev in zaščito pred soncem ali dežjem.

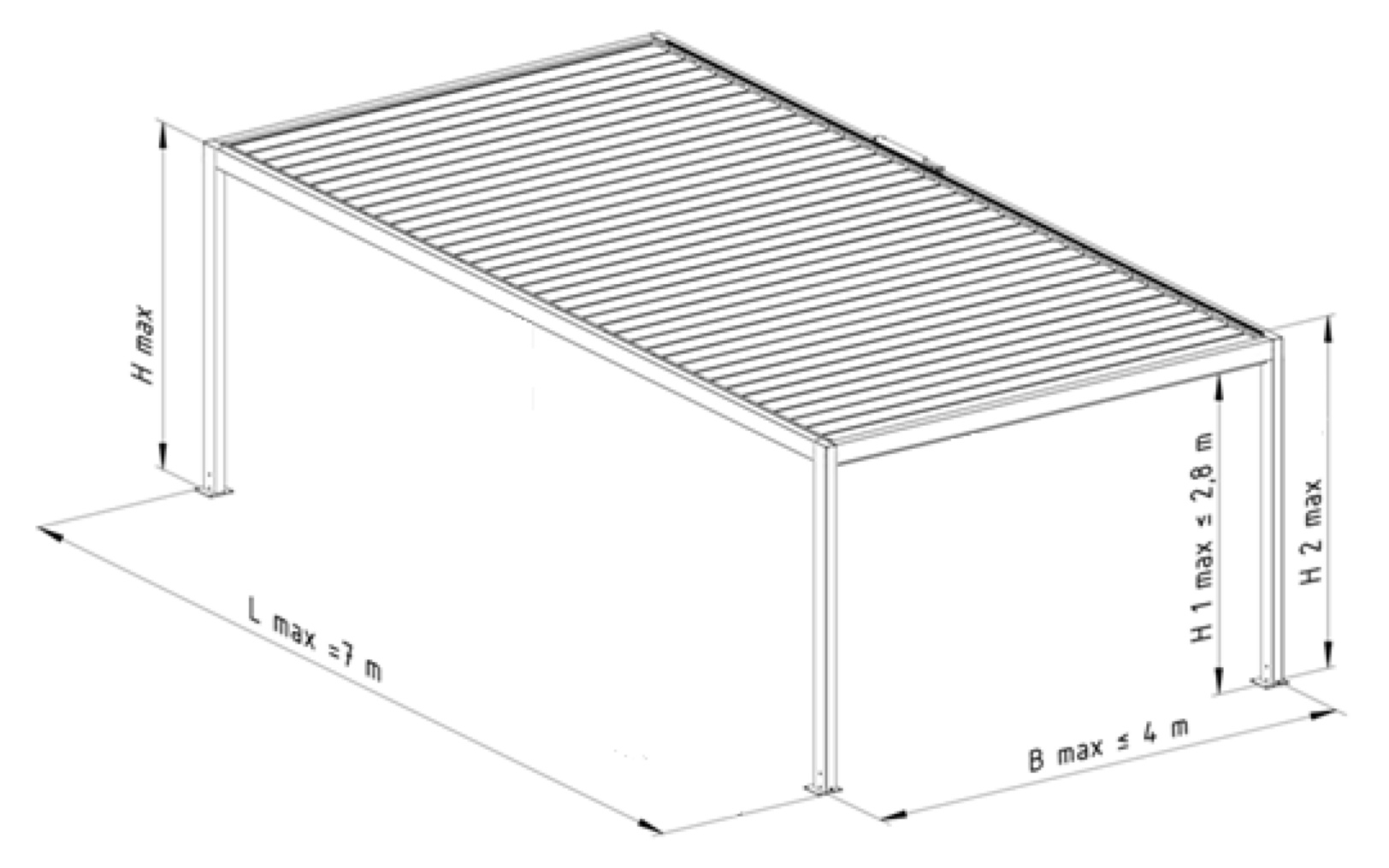

Pergola SB400

prostostoječi enomodulni


Pergola SB400 samostoječa enomodulna

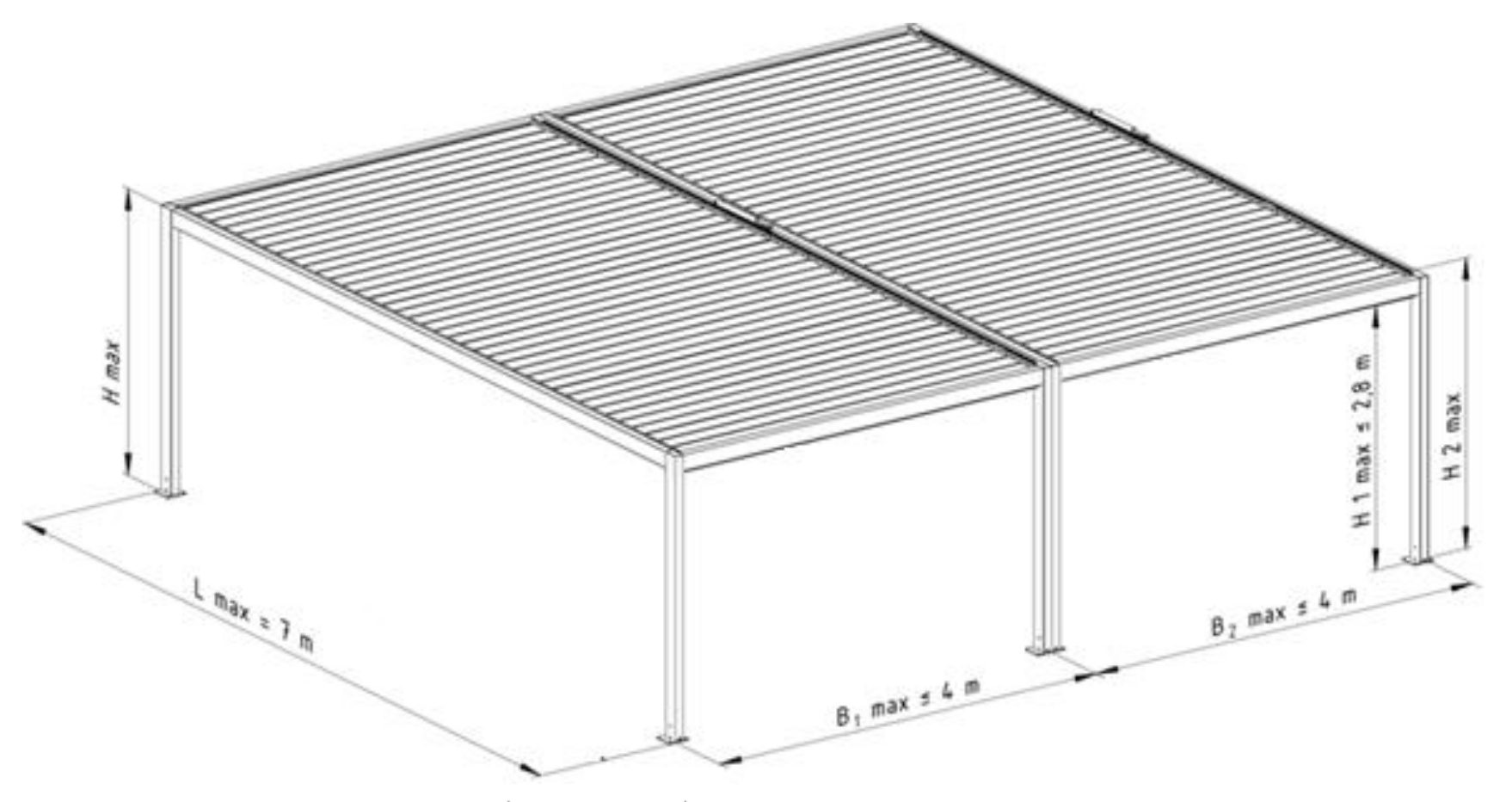

prostostoječi večmodul


Pergola SB400 samostoječa večmodulna

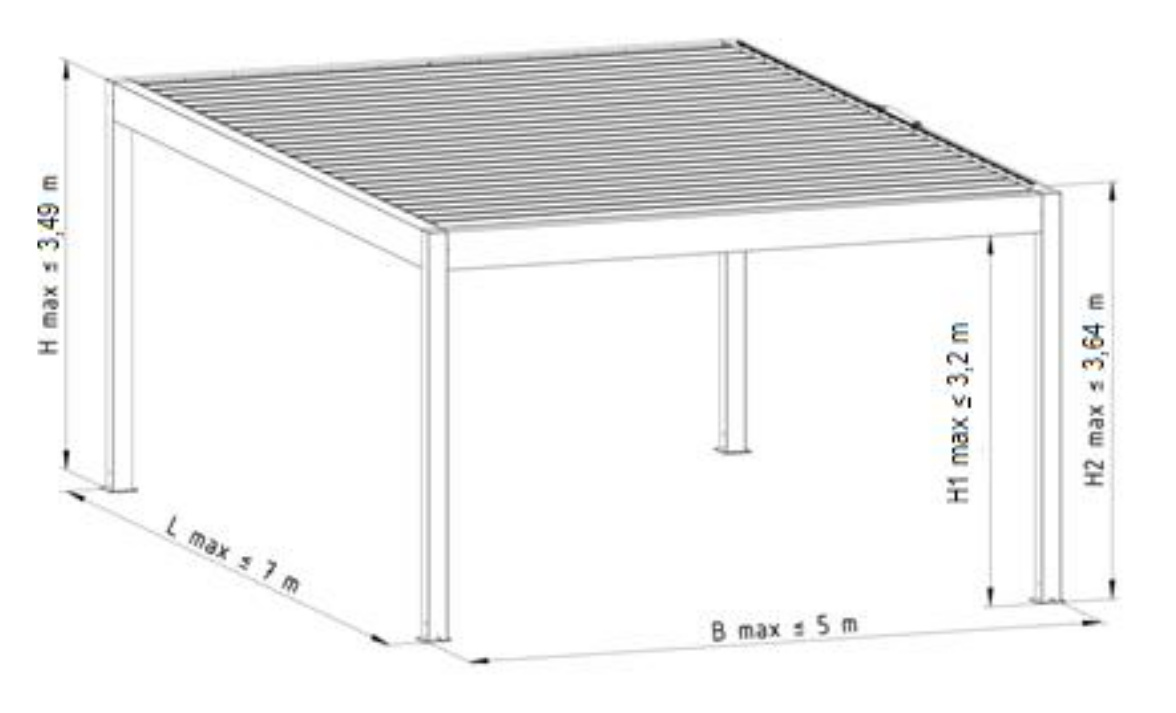

Pergola SB500

prostostoječi enomodulni


Pergola SB500 samostoječa enomodulna

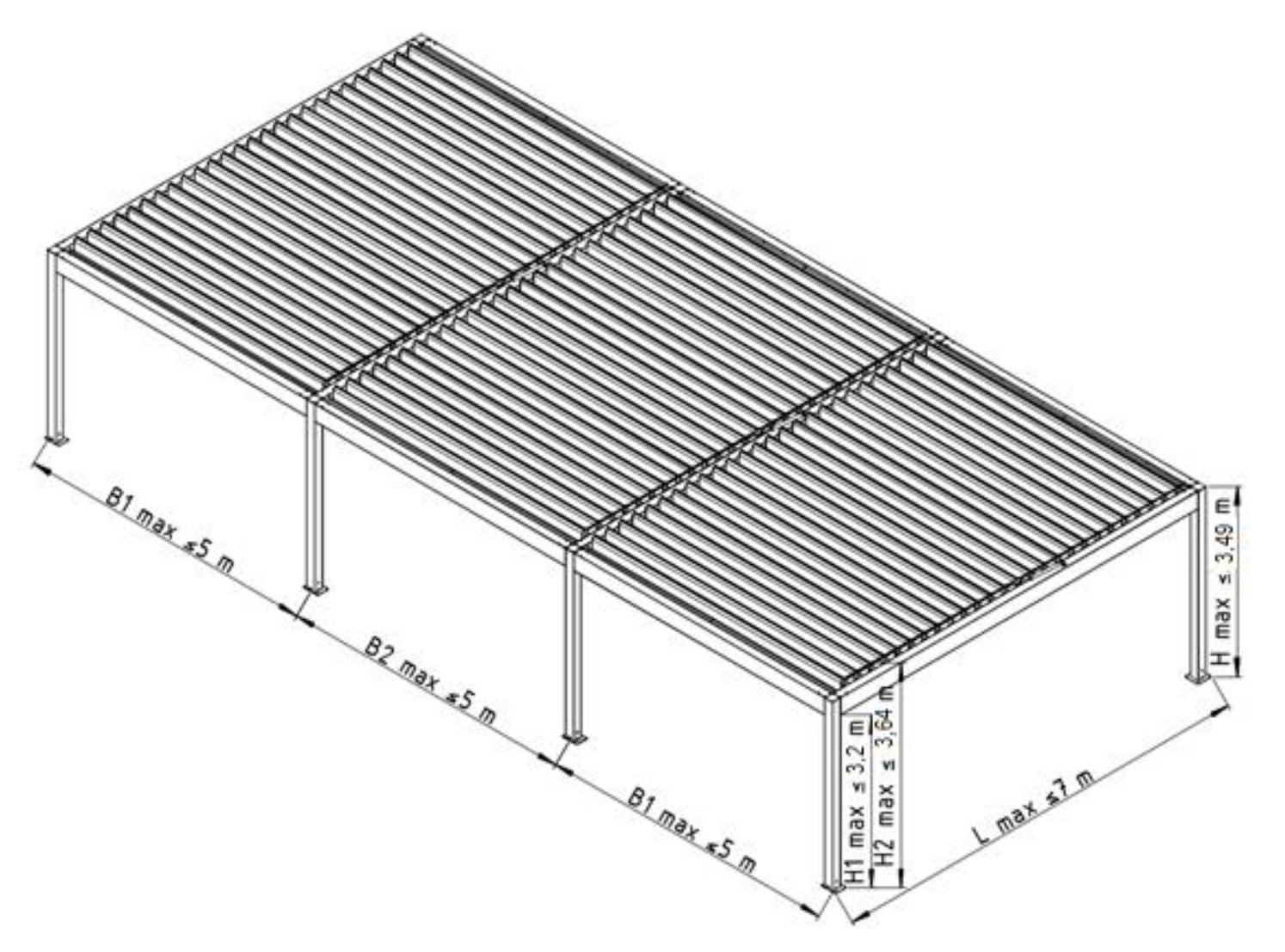

prostostoječi večmodul


Pergola SB500 samostoječa večmodulna

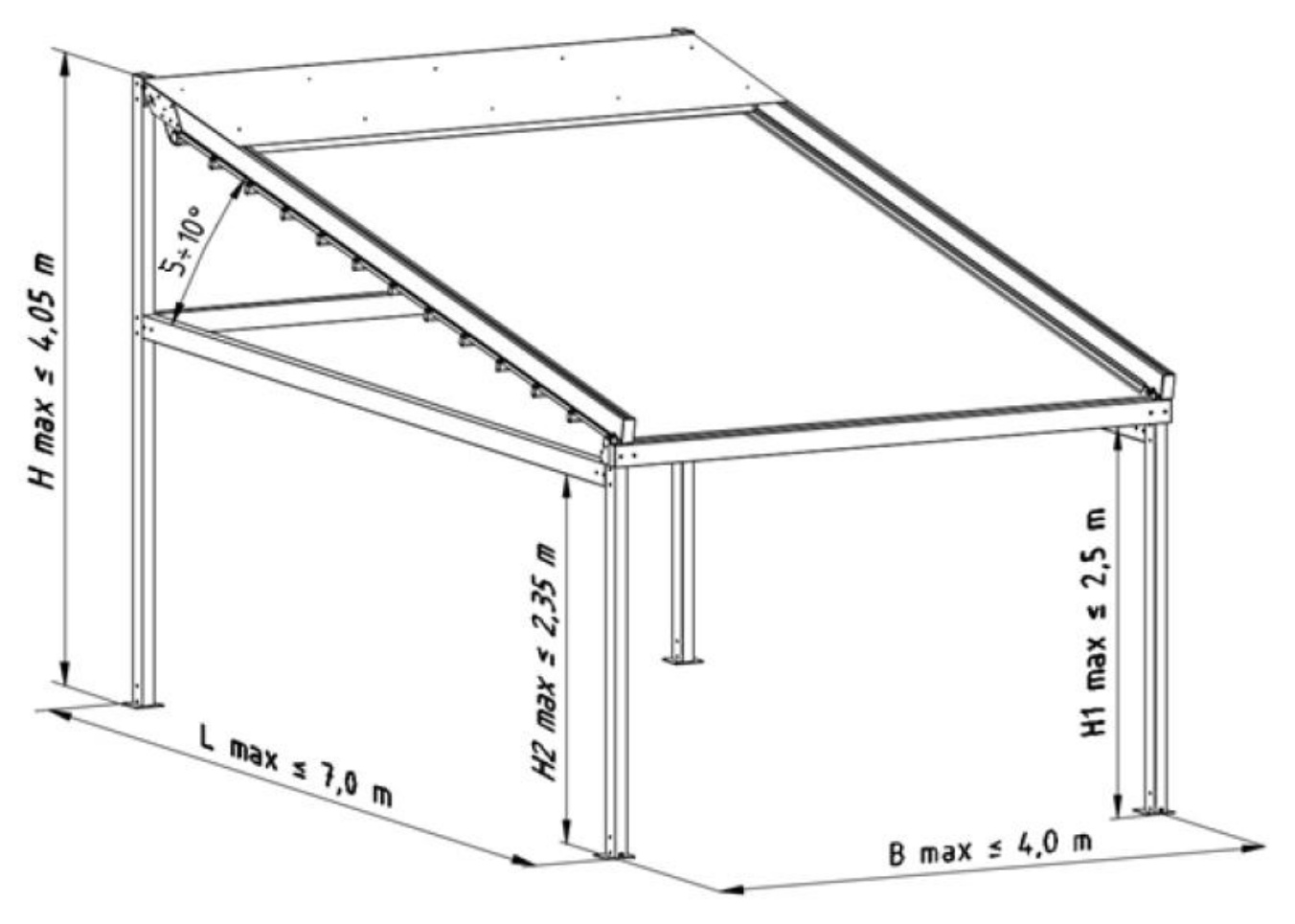

Pergola SOLID

prostostoječi enomodulni


Pergola SOLID samostoječa enomodulna

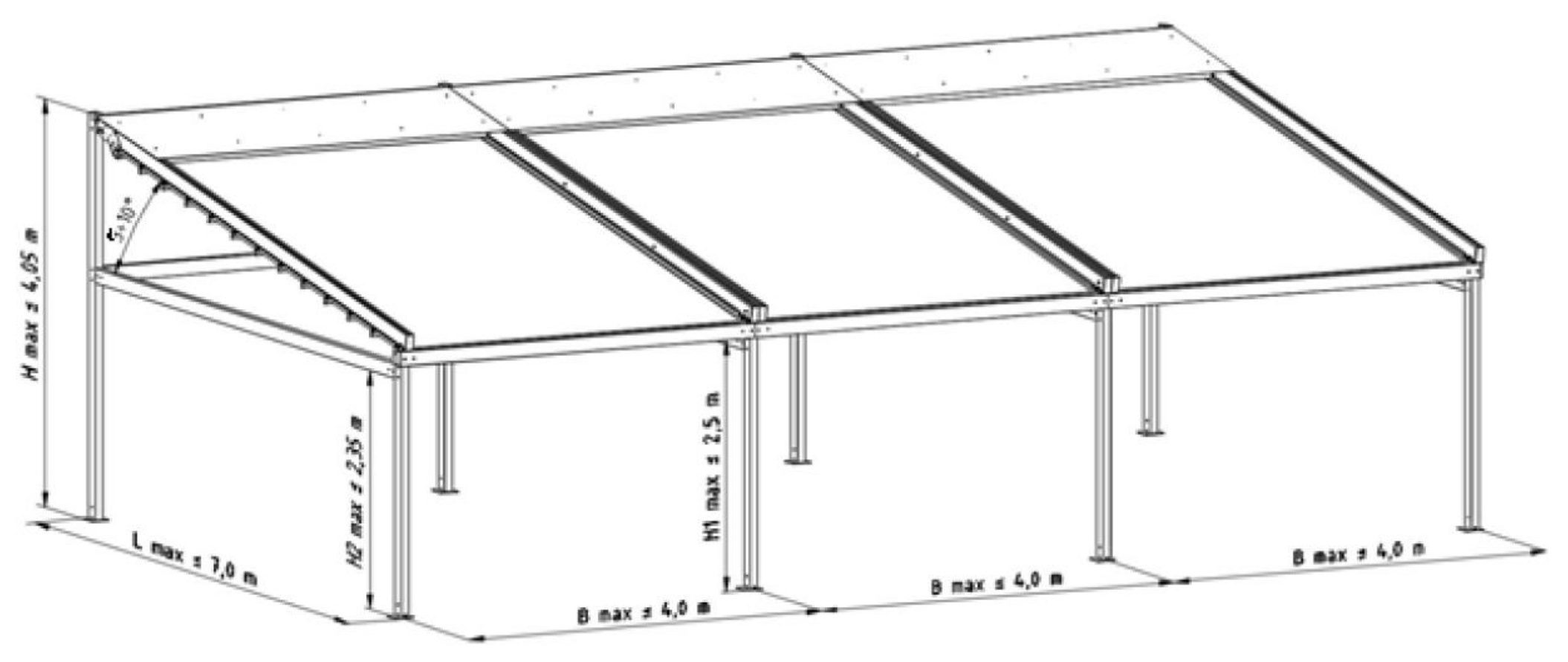

prostostoječi večmodul


Pergola SOLID prostostoječa večmodulna

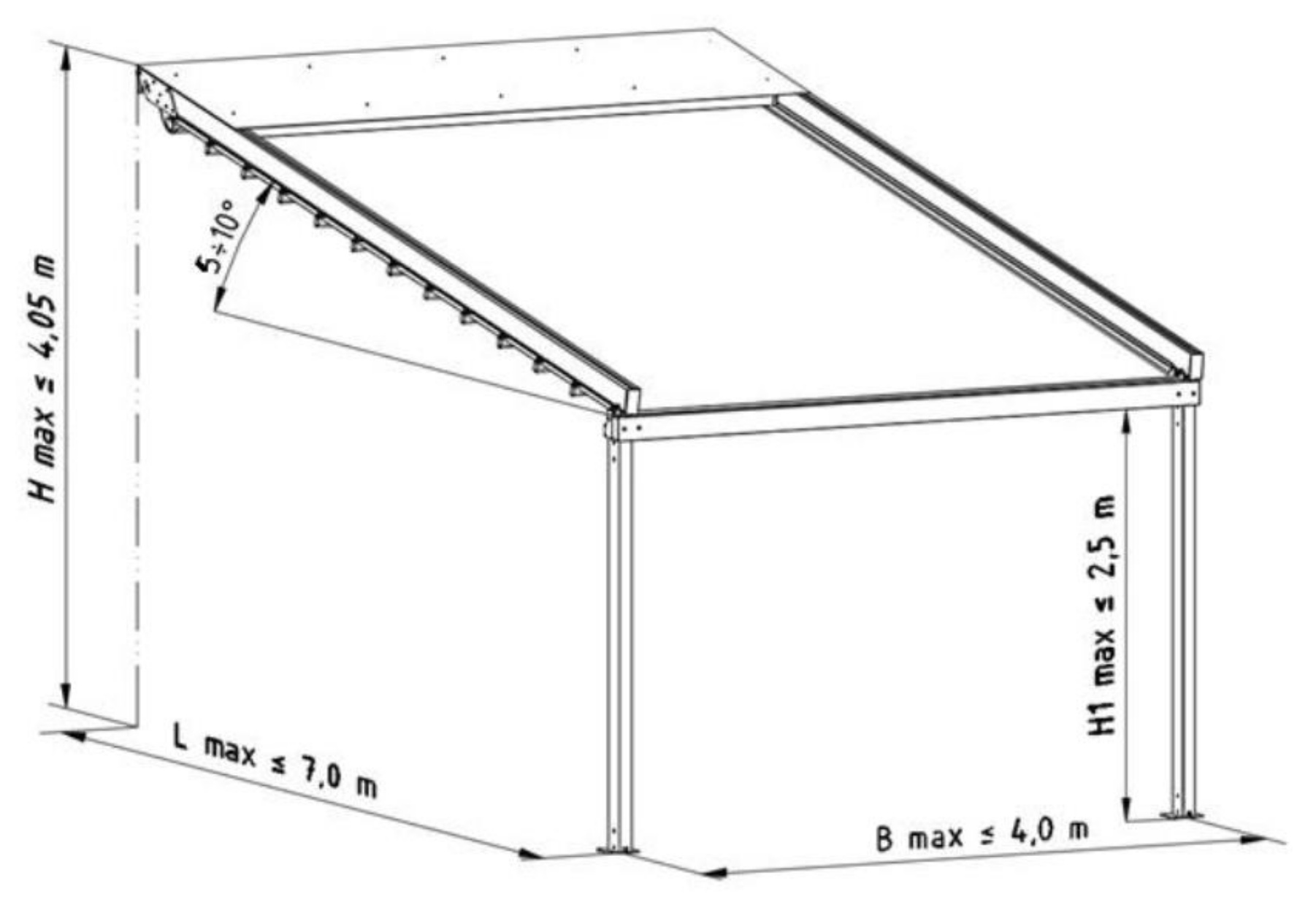

Pergola SOLID

stenski enojni modul


Pergola SOLID stenska enomodulna

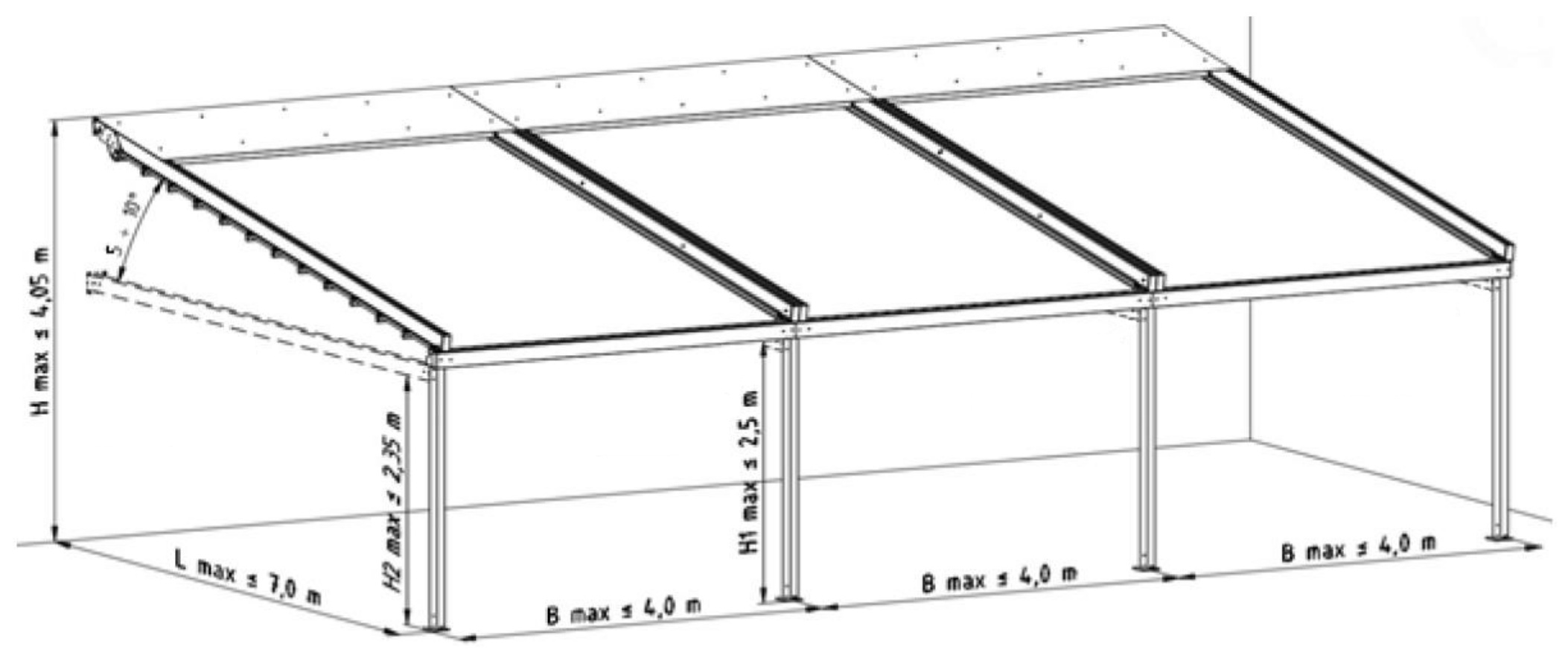

stenski večmodul


Pergola SOLID stenska večmodulna

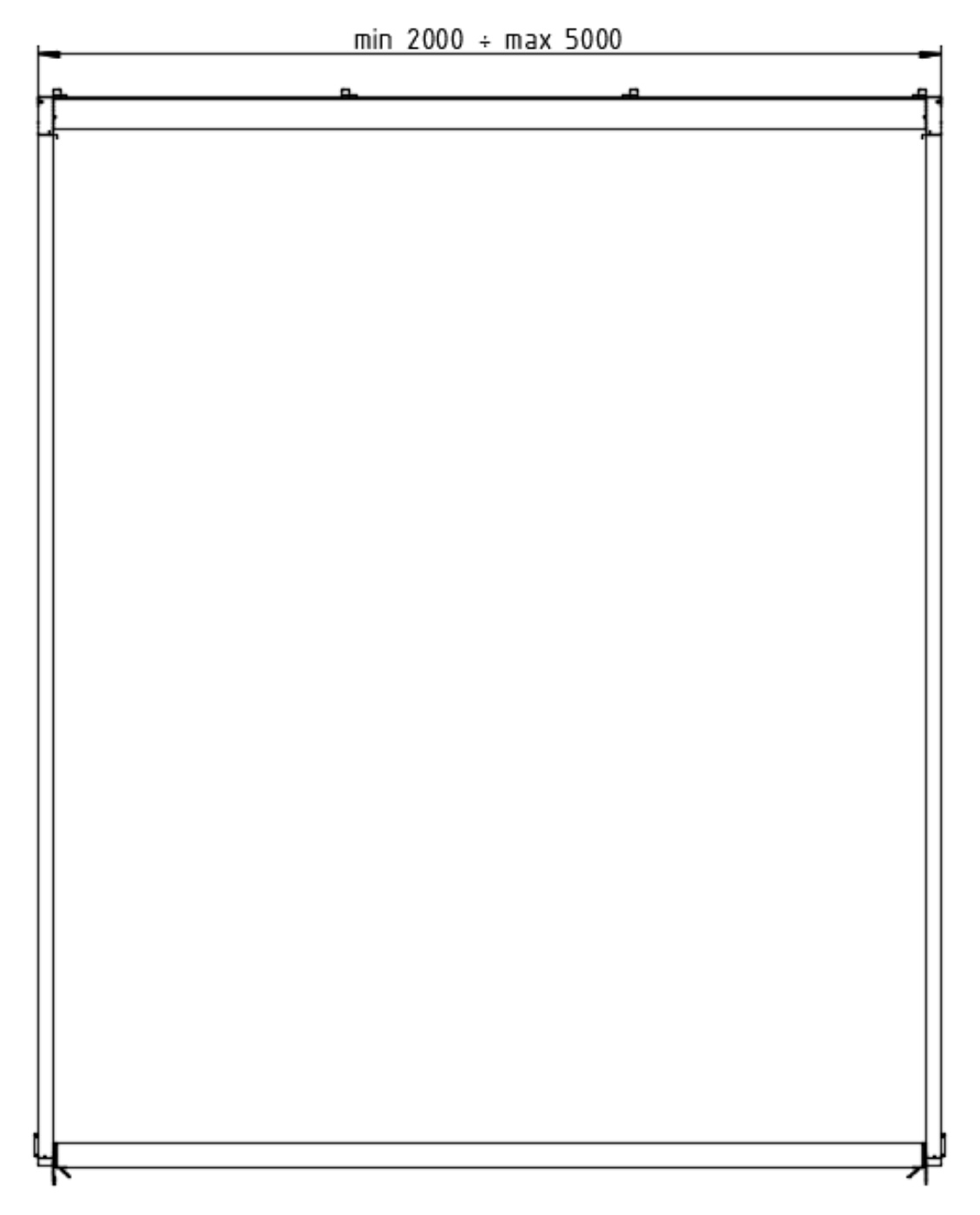

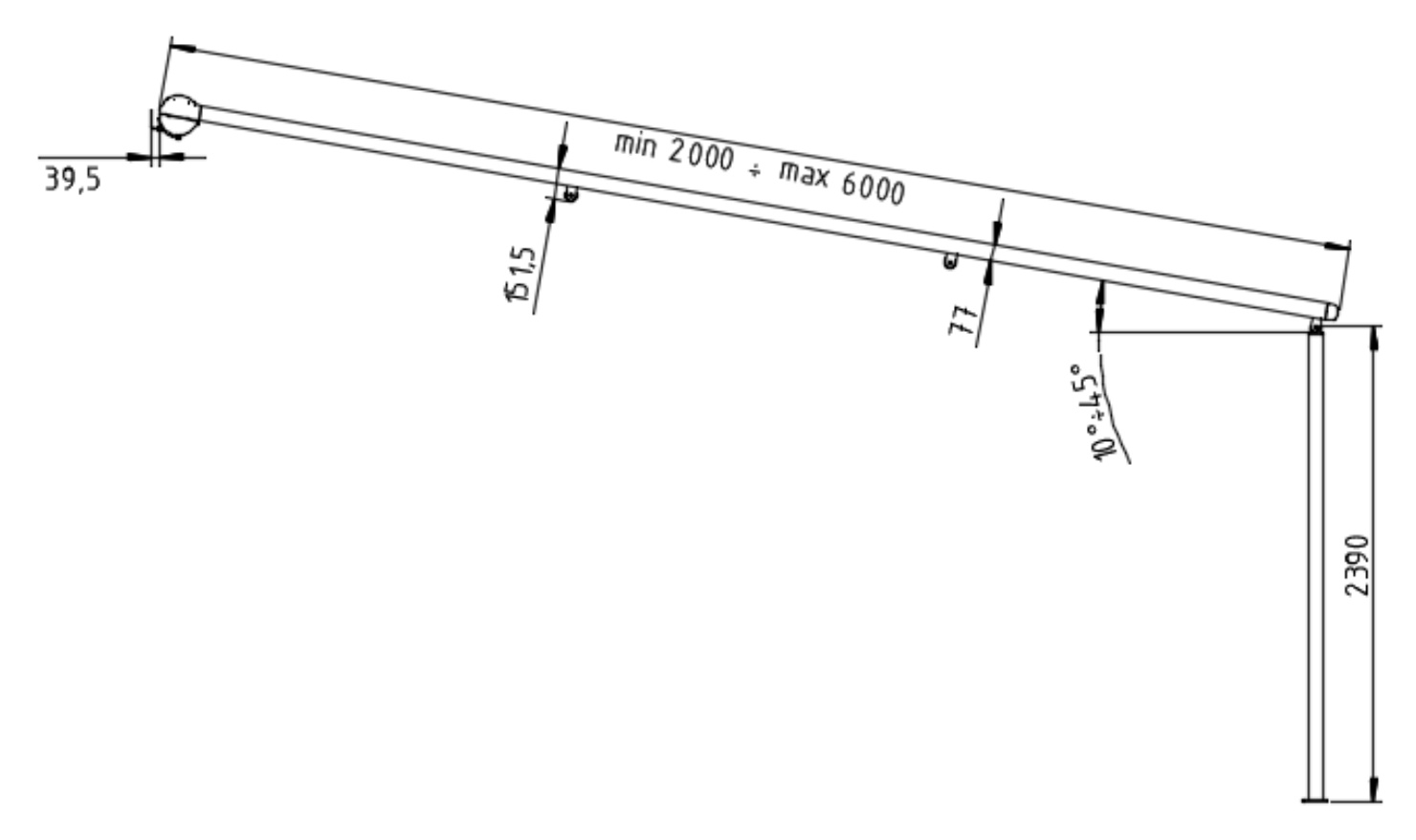

Pergola ZIIIP
stenski enojni modul


Pergola ZIIIP stenska enomodulna

Pergola ZIIIP stenska večmodulna

Zavese

Navodila za merjenje zavese

Da se zavesa popolnoma prilega, mora biti izbrana lokacija natančno in skrbno izmerjena.
Naslednje ilustrativne diagrame je treba dosledno upoštevati.

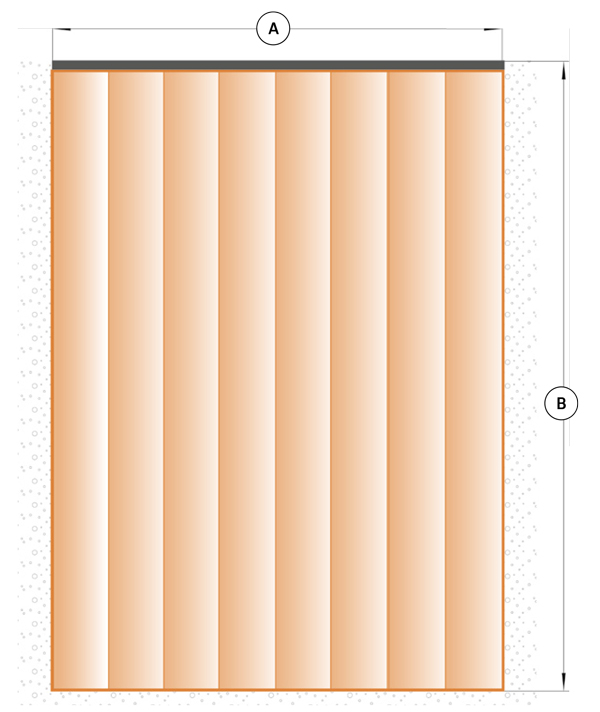

Zavesa
    • A - ŠIRINA Širina karnise
    • B - VIŠINA Višina zavese*

  • Za zavese, obešene v parih, navedite stran zavese: levo ali desno.

Širina končne karnise odraža dimenzijo razgrnjenega, nabranega blaga.

*Izmerite višino od vrha karnise do tal, dodajte 2 cm (potrebno za prebijanje obroča). Opomba! Podana mera se nanaša na celotno višino končnega izdelka (dimenzija B, končna zavesa). Da bi preprečili, da bi zavesa skrtačila tla, priporočamo, da od višine odštejete do 10 cm (po možnosti).

*Vse mere so podane v milimetrih.

Električna zavesa KNALL

Navodila za merjenje za karnise Knall

Dolgotrajno in brezhibno delovanje senčnika ni odvisno le od visoke kakovosti izdelave, ampak tudi od pravilne montaže in namestitve. Da bi zagotovili popolno prileganje tende, morate izbrano lokacijo pravilno in skrbno izmeriti.
Nujno je, da sledite spodnjim pomožnim risbam.

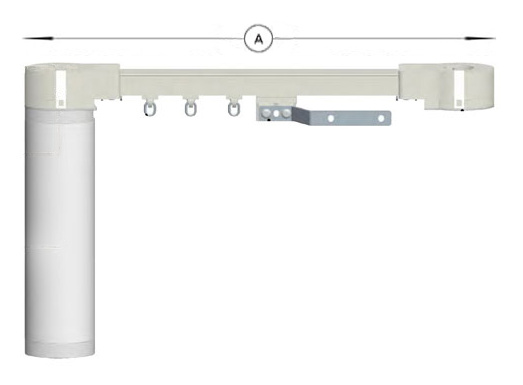

Električna karnisa KNALL
    • A - ŠIRINA Dimenzija A je skupna dolžina sistema od vključenega motorja do konca zavese.

Če ena premica v kateri koli dimenziji presega 2,4 m, se razdeli na 2 enaka dela, konektor je vključen v kompletu.

*Vse mere so podane v milimetrih.

Mreže proti mrčesu za okna

Navodila za merjenje okenskih komarnikov

Dolgotrajno in brezhibno delovanje okenske mreže ni odvisno samo od njene kakovostne izdelave, temveč tudi od pravilne montaže in vgradnje. Za zagotovitev popolnega prileganja zaslona je treba izbrano lokacijo natančno in skrbno izmeriti.
Naslednje ilustrativne diagrame je treba dosledno upoštevati.

Okvir proti komarjem
Okno - stranski pogled
  • A - ŠIRINA To je širina "svetle odprtine" okenskega okvirja. Merjeno od tesnila do tesnila.
  • B - VIŠINA To je višina "svetle odprtine" okenskega okvirja. Merjeno od tesnila do tesnila.
  • C - DEBELINA PRIROBNICE
  • I - Okenski okvir
  • II - Tesnilo okenskega okvirja
  • III - Okensko krilo
Standardna rolo mreža proti komarjem
  • A - ŠIRINA To je širina zunanje okenske vdolbine. Če širina vdolbine ni enakomerna na vseh točkah, je treba uporabiti najmanjšo dimenzijo vdolbine.
  • B - VIŠINA To je višina zunanje okenske vdolbine. Če višina vdolbine ni enakomerna na vseh točkah, je treba uporabiti najmanjšo dimenzijo vdolbine.
Dva modela

Rolo komarniki Knall imajo kompaktno kaseto (47 mm), tesna stranska vodila (38 mm) in premični profil (65 mm), ki je enostaven za uporabo. Za strešna okna ponujamo modele s spodnjim profilom (15 mm), ki zagotavljajo popolno prileganje in enostavno montažo.

Standardno Rolo mreža proti komarjem
Streha Rolo strešna mreža proti komarjem
Rolo strešna mreža proti komarjem

Strešna vdolbina - pogled od zgoraj (širina)

Strešna vdolbina - stranski pogled (višina)

  • A - ŠIRINA To je širina notranje strešne vdolbine, dodane mere za vodila 8 cm (2x4 cm).
  • B - VIŠINA To je višina notranje strešne vdolbine, prištete mere za kaseto 10 cm.
Dva modela

Rolo komarniki Knall imajo kompaktno kaseto (47 mm), tesna stranska vodila (38 mm) in premični profil (65 mm), ki je enostaven za uporabo. Za strešna okna ponujamo modele s spodnjim profilom (15mm), ki zagotavlja popolno prileganje in enostavno montažo.

Standardno Rolo mreža proti komarjem
Streha Rolo strešna mreža proti komarjem

Komarniki za vrata

Navodila za merjenje vratnih komarnikov

Dolgotrajno in brezhibno delovanje vratne mreže ni odvisno samo od njene kakovostne izdelave, temveč tudi od pravilne montaže in vgradnje. Za zagotovitev popolnega prileganja zaslona je treba izbrano lokacijo natančno in skrbno izmeriti.
Naslednje ilustrativne diagrame je treba dosledno upoštevati.

Vrata proti komarjem

Komarnik vrat se meri od zunaj.

Vrata - pogled od zgoraj
Vrata - stranski pogled
  • A – ŠIRINA PARANA To je širina odprtine okenskega okvirja, merjena od roba do roba zunanjega okvirja vrat, povečana za 2 cm na vsaki strani. (A=D+4cm).
  • B - VIŠINA PARAVNA To je višina odprtine okenskega okvirja, merjena od roba do roba okvirja zunanjih vrat, povečana za 2 cm na vsaki strani. (B=C+4cm).
  • C - VIŠINA Merjeno od roba do roba okvirja zunanjih vrat.
  • D - ŠIRINA Merjeno od roba do roba okvirja zunanjih vrat.
  • I - Okvir vrat
  • II - Tesnilo okvirja vrat
  • III - Vratno krilo

*Za pritrditev mreže proti komarjem je potrebnih dodatnih 23 mm za tečaje in 13 mm za ročaj. Te komponente presegajo glavne dimenzije okvirja mreže proti komarjem.

Okvir zaslonaOkvir zaslona
Ojačitveni profil Ojačitveni profil

*Okvirna komarnica je namenjena za namestitev na vrata, ki se odpirajo navznoter.

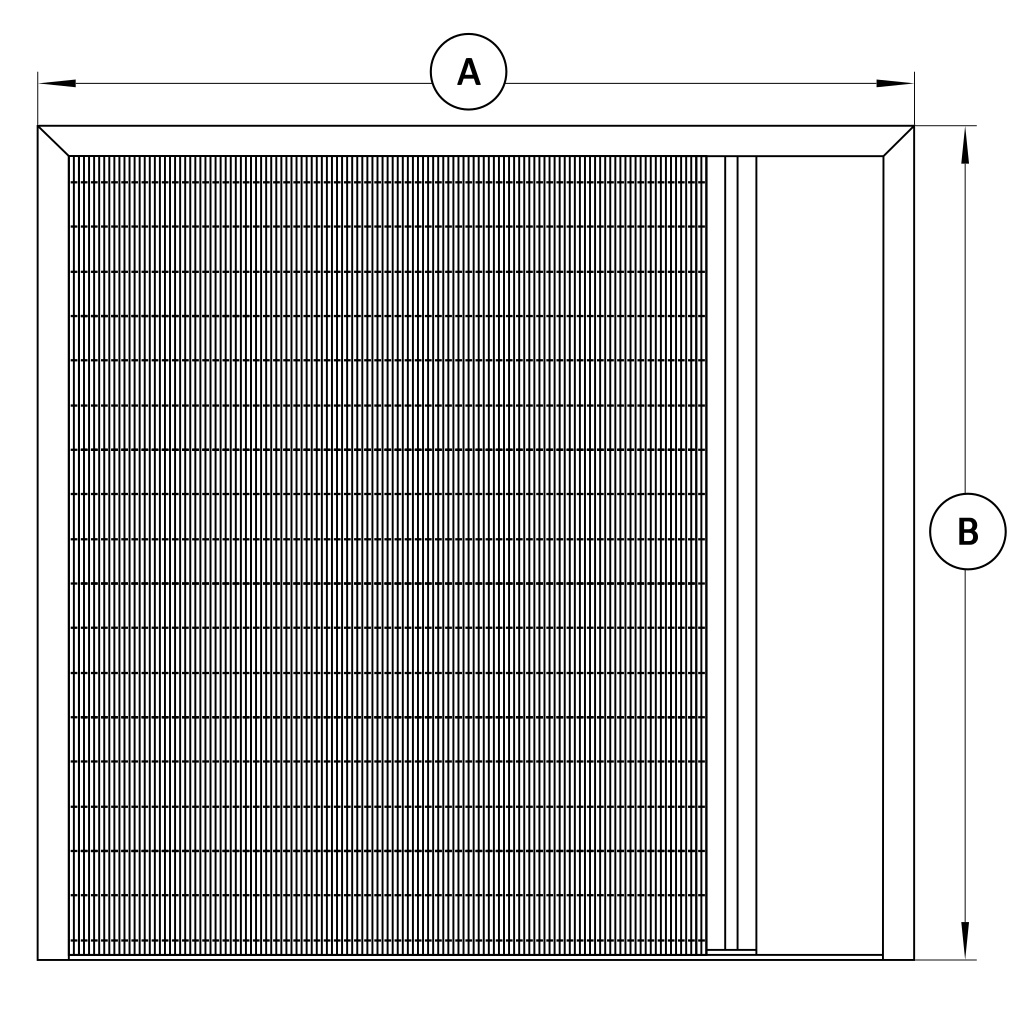

Plisse vrata proti komarjem DEORA
Deora AB
  • A - ŠIRINA To je širina zunanje vratne odprtine.
  • B - VIŠINA To je višina zunanje vratne niše.

Komarnik Deora se lahko uporablja za vrata, ki se odpirajo navznoter.

Meri A in B bosta dimenziji končnega izdelka.

Nadzorna stran - Mreža proti komarjem DEORA

Nadzorna stran je določena pri pogledu z zunanje strani stavbe.

Levi nadzor

Levi nadzor

Desni nadzor

Pravi nadzor

Sestavni deli mreže proti komarjem Plisse

vodnik

vodnik

drsni profil

drsni profil

nizek spodnji profil

nizek spodnji profil
(lepilo)

poševni spodnji profil

poševni spodnji profil
(lepilo)

visok spodnji profil

visok spodnji profil
(privijanje)

*Vse mere so navedene v milimetrih.

Senčila na sončne celice

Navodila za merjenje Senčila na sončne celice

Dolgotrajno in brezhibno delovanje okenskega pokrova ni odvisno le od visoke kakovosti izdelave, temveč tudi od njegove pravilne namestitve in montaže. Za popolno prileganje odprtine mora biti izbrana lokacija pravilno in skrbno dimenzionirana.
Naslednje pomožne risbe je treba dosledno upoštevati.

Dimenzije SolarGaps A B
  • A – širina To je skupna širina sistema
  • B - Višina To je skupna višina sistema

*Pri vgradnji v steno (zunaj okenske vdolbine) je priporočljivo, da je sistem zaradi lažje vgradnje večji od okenske vdolbine za 75 mm v širino in 115 mm v višino.


Senčila na sončne celice

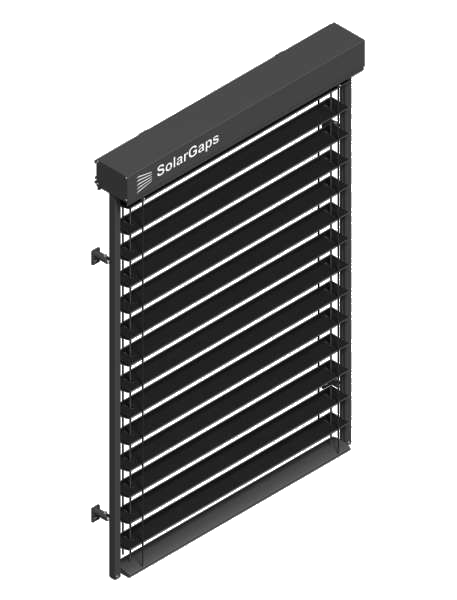

TIP R - Klasična vodila

Sistem R

TIP W - Kabelsko vodenje

Sistem W


Dimenzije komponent

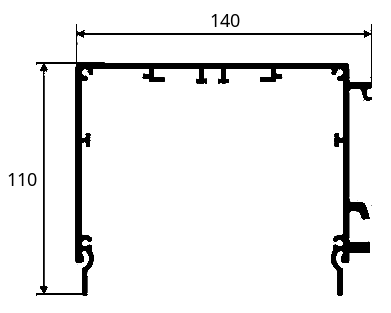

Škatla

Škatla

Paket

Paket

Louvre

Louvre

Škatla z montažnim nosilcem

Škatla z montažnim nosilcem

Montažni nosilec

Montažni nosilec

Vodnik
(samo tip R)

Vodnik

Vodilni nosilec
(samo tip R)

Vodilni nosilec

Dvojni vodilni nosilec
(samo tip R)

Dvojni vodilni nosilec

Žični nosilec
(samo tip W)

Žični nosilec

Garažna vrata

Navodila za merjenje sekcijskih garažnih vrat

Dolgotrajno in brezhibno delovanje garažnih vrat ni odvisno le od njihove kakovosti, ampak tudi od natančnih meritev in pravilne vgradnje. Za zagotovitev popolnega prileganja vrat odprtini so natančne mere ključnega pomena.
Nujno je natančno upoštevati spodnja navodila.

Tehnični katalog garažnih vrat

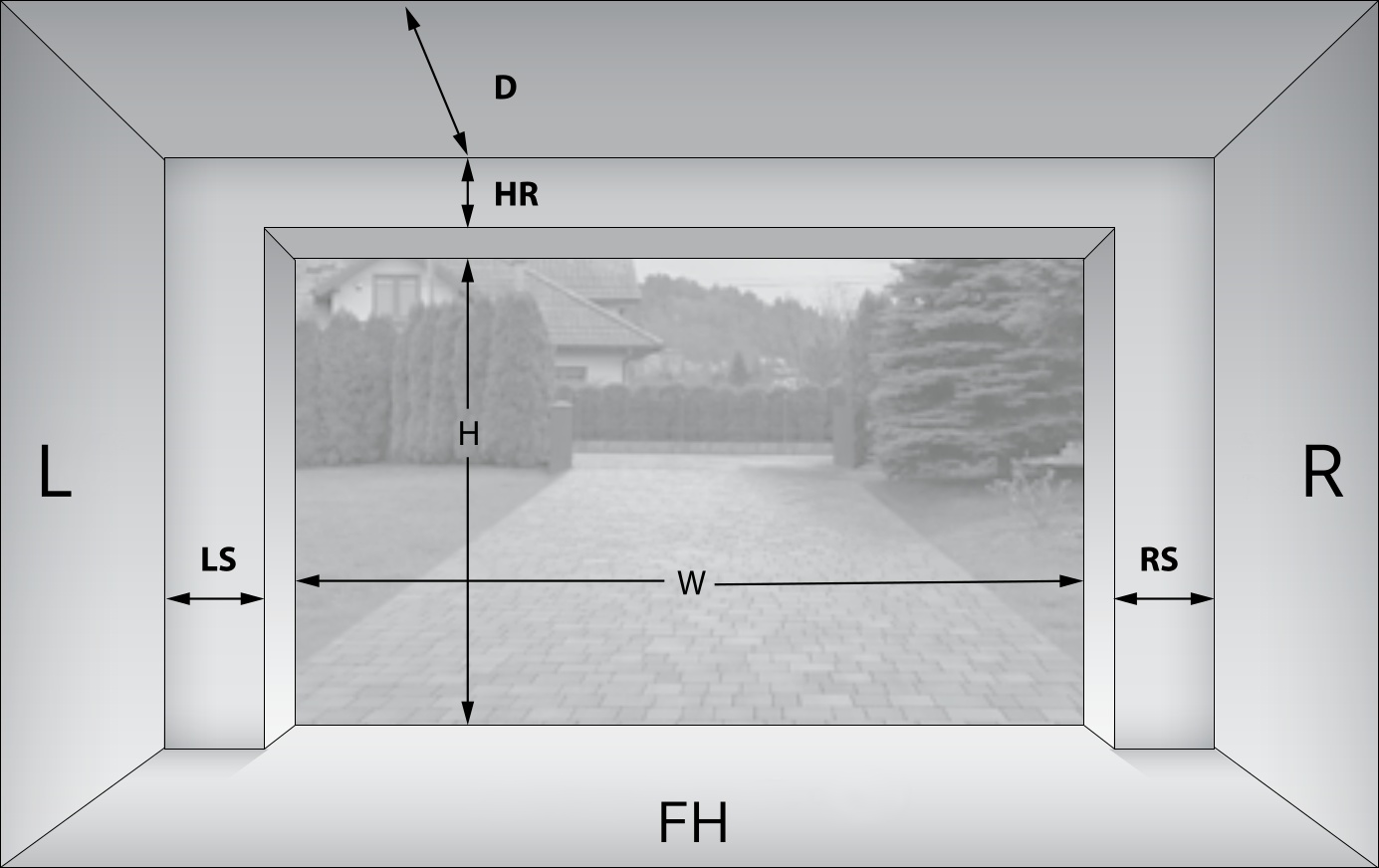

L - levo, R - desno, FH - Končna višina tal

  • W - ŠIRINA (dimenzija A) To je širina odprtine po izvedbi.
  • H - VIŠINA (dimenzija B) To je višina odprtine po izvedbi.
  • LS - levi podboj (stranski prostor) minimalno 110 mm
  • RS - desni podboj (stranski prostor) minimalno 110 mm
  • HR - preklada
  • D - globina garaže
  • • Naročena širina vrat = širina vhoda v garažo po izvedbi (W)
  • • Naročena višina vrat = višina vhoda v garažo po izvedbi (H)
  • • Meritve je treba opraviti za dokončane stene in tla.
  • • Preverite morebitne ovire znotraj načrtovanega območja vrat, ki bi lahko onemogočale namestitev ali njihovo nemoteno delovanje (npr. stropni tramovi, cevi, okna, vrata, ki se odpirajo v garažo).
  • • Pri konfiguraciji garažnih vrat proizvajalec izbere vrsto vodil in sistem uravnoteženja:
  • - izbira sistema uravnoteženja je odvisna od dimenzij in teže vrat
  • - izbira vodil in postavitev sistema za izravnavo je odvisna od višine preklade

*Vse mere so podane v milimetrih.
